“大树入行十余年，也陆续学了不少专业知识。但发现哪怕是家庭采暖，这么简单的一件事儿，如果想全面透彻地了解也很难。一个很小的材料和工艺，想要了解到一定深度其实不容易。毕竟再小的东西都一定是某公司生存的根基，里面所蕴含的知识经验，外行只能了解一部分。毕竟每个人的时间和精力是有限的。”
不感慨了，开始今天的话题。
这个标准其实很直接地给出了答案，但是看了好像又没看，因为我们对里面很多指标其实是不甚了解的。今天一起来学习看看。

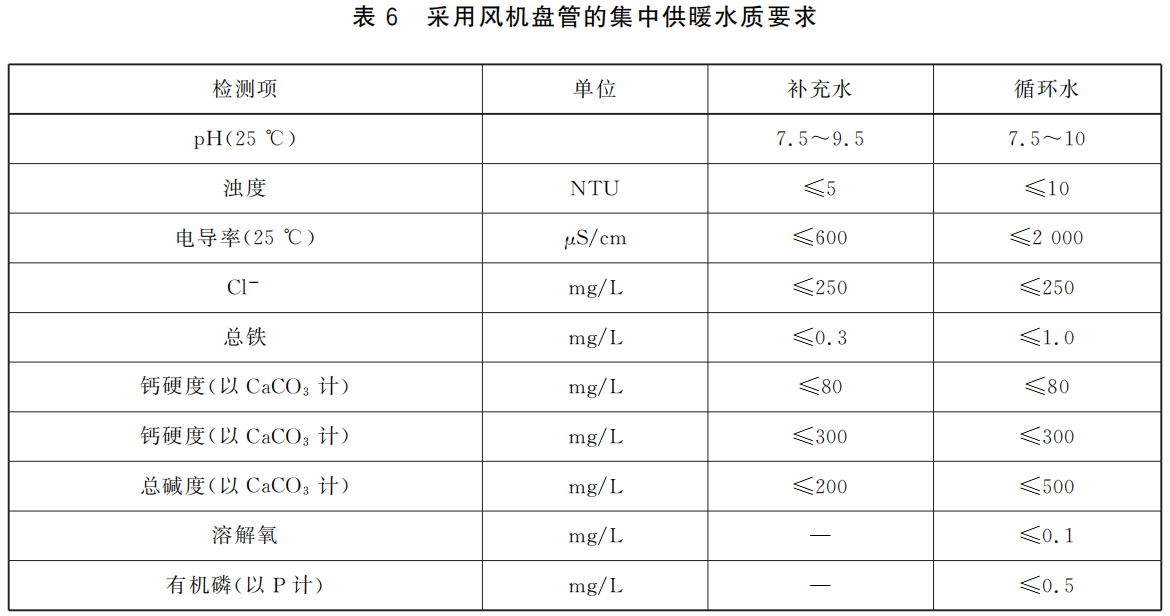

一、各项指标的解读
1、PH值，要求是7.5-10，弱碱性。系统中的碳钢、铸铁、铜、铝等常用金属，在偏酸性条件下腐蚀会显著加速。
自来水的pH值要求是6.5-8.5，是在弱酸和弱碱性范围。为此采暖系统保护剂一般都含PH缓冲剂，来抵御自来水的pH值波动。一般保护剂按比例与水混合后也是在弱碱性范围内，如米费勒F1在8左右。该范围也是保护剂形成致密钝化膜的范围。
2、浊度是水看起来是否干净透明，主要是看里面有多少泥沙、铁锈等看得见的微小颗粒，多了会堵管道。TDS（总溶解固体）是指溶解在水里的肉眼看不见的，就像盐溶进水里，多了腐蚀金属。
3、水的电导率反映的是水中的“导电离子”的多少，离子越多电导率越高。无缓冲剂条件下，水越纯电导率越低，金属腐蚀风险越高。之前讲各种水那篇文章分享过相关的内容。
4、Cl⁻含量是排名第一的严控对象，对金属的破坏力超级强。氯根腐蚀是金属点蚀的元凶，尤其是碳钢、不锈钢和铜。Cl⁻直径极小、活性极强，像纳米钻头一样深入金属表面的(氧化)钝化膜的晶格缺陷位置，形成可溶性的氯化物。
点蚀孔内的金属水解产生H⁺（酸性）。为平衡电荷，Cl⁻也会向孔内富集。最后，在孔内形形成“酸+高浓度Cl⁻”的局部强腐蚀环境。穿透速度是均匀腐蚀的几十倍到上百倍，几毫米厚的换热器钢板，短短一两年就能被蚀穿。
Cl⁻还会引发不锈钢的应力腐蚀开裂（SCC）。在高温和应力下，管道沿晶界开裂，毫无征兆地突然泄漏，且无法修复。自来水中氯化物的要求是＜250mg/L。长江流域一般 Cl⁻在10~30mg/L，相对安全。5、总铁含量就是水中所有形式存在的铁的总和，可反映系统腐蚀情况。看系统腐蚀情况就可以测系统水中的总铁含量。
6、钙硬度主要是控制结垢风险的。钙、镁离子是形成水垢的主要成分。家庭采暖闭式系统水温相对较低，总水量有限，结垢风险小于高温供暖系统，但仍需控制，以防在换热器等关键部位沉积。
7、总碱度是水体PH值的缓冲储备，反映其抗酸化能力。储备少了pH值就容易偏低。采暖闭式系统中，空气中CO₂渗入、微生物代谢产酸、金属腐蚀水解（Fe²⁺水解产H⁺）都会让水变酸。所以阻氧管不仅仅阻止氧气还有二氧化碳。
酸会H⁺和代表“碱度”碳酸氢根（HCO₃⁻）、碳酸根（CO₃²⁻）反应消耗碱度。但是碳酸根又会和钙离子形成碳酸钙水垢。所以钙硬度和总碱度需要在能相互平衡的范围内，太高了结垢太低了又不能缓冲PH值了。
8、有机磷是水质处理剂的“指纹”。有机磷是常用的缓蚀阻垢剂成分。循环水中检测到它，说明系统添加了化学药剂进行水质处理。这个限值是为了防止药剂过量添加造成浪费或污染。
简单理解：
pH值 → 水别酸，酸了腐蚀快
浊度→ 水别浑，浑了堵管路
电导率→ 离子越多，腐蚀越快
Cl⁻ → 氯离子是“穿甲弹”，专打保护膜
总铁→ 水里铁多了，说明管道正在腐蚀“瘦身”
钙硬度+总碱度 → 保证碱性，还不结垢
二、散热器指标解读

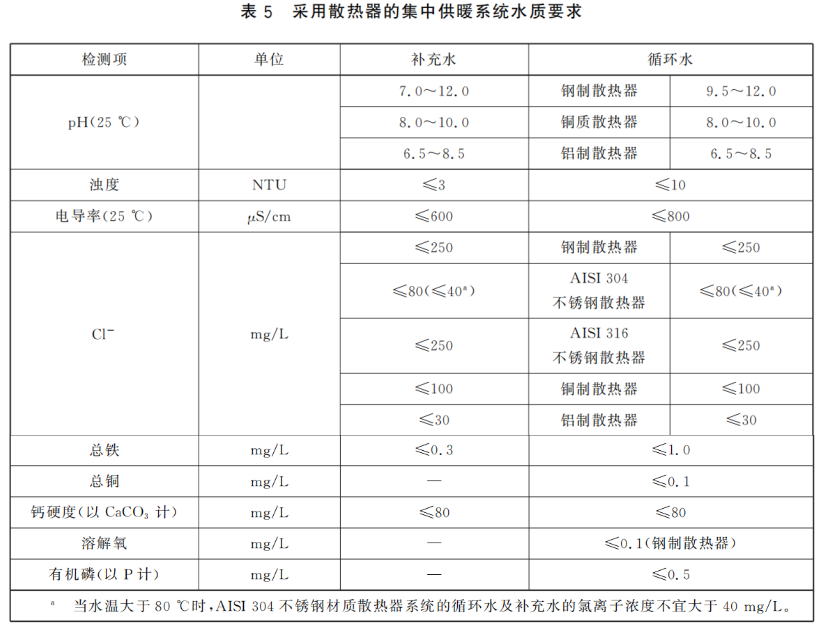

散热器根据不同材质做了不同要求。钢制暖气片的市占率非常高，我们就看看相应的指标。
1、pH值比风盘的要求高了很多，提到了9.5-12，毕竟碳钢确实很容易生锈腐蚀。
2、电导率也是如此，要求提高了。散热器工作温度更高，腐蚀更快。
3、总铜的含量要求也是比较高的。一般的明装采暖，就壁挂炉有铜金属。总铜超标说明铜腐蚀正在发生，其腐蚀产物还可能以电偶腐蚀的形式加速钢制部件的损伤。
4、溶解氧，散热器系统中金属的接触面积是比盘管的大很多，会加速水质的恶化。所以对(溶解氧)氧腐蚀控制也很严。

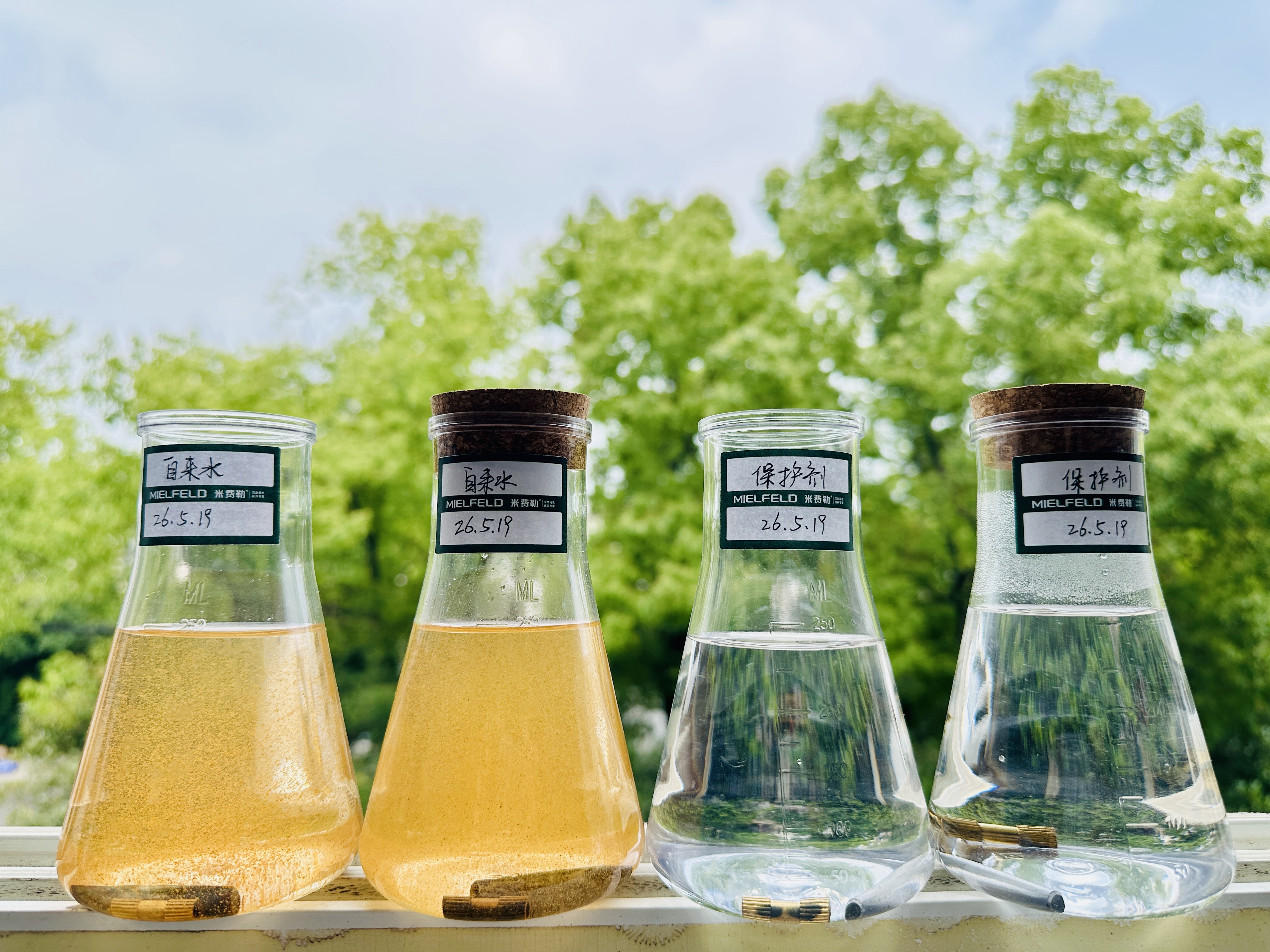

三、保护剂如何保证水质？
保护膜是保护剂的关键，它是金属表面一层1~10纳米厚的氧化层或化学吸附层，肉眼看不见，但它像给金属刷了一层“陶瓷釉”，把水和金属隔开了。保护剂的作用就是加速这层膜的形成，并在膜破损时自动“修补”。保护膜分三种：钝化氧化膜、沉淀膜和吸附膜，米费勒F1是复合型保护剂，主要靠钝化膜和吸附膜起作用，家庭闭式采暖系统钙镁离子有限，沉淀膜破坏后很难修复，故而不用。下次可以分享一些保护膜相关的内容。
1. pH值 (7.5~10.0)
超标风险：空气中的CO₂、微生物活动或金属腐蚀都会产生酸性物质，导致pH值下降，加剧腐蚀。
保护剂的作用：pH缓冲剂是关键。它能中和入侵的酸，将pH值稳定在理想的弱碱性范围（如7-8.5或更高）。一般保护剂本身也呈碱性，有助于提升并稳定系统pH值。
2. 浊度 (≤10 NTU)
超标风险：水中的悬浮物（如铁锈、泥沙、微生物残骸）是浊度的主要来源，它们会磨损设备、堵塞管路。
保护剂的作用：保护剂中的分散剂能将微小颗粒包裹并悬浮在水中，静电斥力防止它们聚集成大颗粒或沉积在管壁上。这从源头上减少了悬浮物，维持了水的清澈。
3. 电导率 (≤2,000 µS/cm)
超标风险：主要来自水中溶解的钙、镁、钠等离子。电导率过高，导电性强，会加速电化学腐蚀。
保护剂的作用：保护剂本身不主动降低电导率。它的主要作用是“管控”这些离子。一方面通过阻垢剂“束缚”钙镁离子；另一方面通过缓蚀剂在金属表面形成绝缘性的钝化保护膜，即使水有导电性，也无法直接与金属发生电化学反应。
4. Cl⁻ (氯离子, ≤250 mg/L)
超标风险：Cl⁻是“钝化膜杀手”，能穿透金属表面的氧化层，引发点蚀。
保护剂的作用：保护剂无法去除Cl⁻，它的策略是增强金属自身的“防御力”。通过在金属表面形成致密、稳定的吸附保护膜，来抵抗Cl⁻的侵蚀。一些缓蚀剂成分还能与Cl⁻竞争，优先吸附在金属表面，起到保护作用。
5. 总铁 (≤1.0 mg/L)
超标风险：这是系统内部发生铁腐蚀的直接证据。铁质管道或暖气片生锈，铁离子就会溶入水中。
保护剂的作用：这是检验保护剂缓蚀效果的核心指标。通过缓蚀剂在金属表面形成保护膜，隔绝水和氧气，从根源上阻止铁的腐蚀，因此循环水中的总铁含量就不会升高。
6. 钙硬度 (≤300 mg/L)
超标风险：水中的钙、镁离子是形成水垢的“原料”。
保护剂的作用：阻垢剂中的螯合剂会像“螃蟹”一样紧紧钳住钙、镁离子，让它们无法与碳酸根结合形成水垢。即使有微小晶体形成，分散剂也会阻止它们附着在管壁上。
7. 总碱度 (≤500 mg/L)
超标风险：碱度是水垢的“另一半原料”。当碱度过高，与钙离子结合就容易结垢。
保护剂的作用：与处理钙硬度类似，保护剂并不降低碱度本身。它的策略是：用阻垢剂“锁定”钙离子，即使水中碱度较高，钙离子也无法与之结合形成水垢。
8. 溶解氧 (≤0.1 mg/L)
超标风险：溶解氧是导致氧腐蚀的元凶，它会直接氧化金属。
保护剂的作用：其形成的保护膜直接隔绝氧气与金属接触。阻氧管、铝塑管也有减缓外部氧气渗入的作用。部分工业用保护剂含有除氧剂成分，能与水中的溶解氧发生化学反应同归于尽。
9. 有机磷 (≤0.5 mg/L)
超标风险：这本身是一个过程控制指标，代表保护剂（含磷配方）的残余浓度。
保护剂的作用：遵循推荐剂量添加，循环水中的有机磷浓度就会被控制在国标限值之内。这是对添加量的一种规范性约束。
小结
保护剂并非通过过滤或置换来“净化”水质，而是通过一套精密的化学管理体系来保障指标：
缓蚀剂：给金属穿上“铠甲”，阻止腐蚀，控制pH、总铁、Cl⁻、溶解氧的影响。
阻垢剂：将成垢离子“束缚”住，阻止水垢生成，管控钙硬度、总碱度。
分散剂：让悬浮物无法“抱团”，维持水体清洁，降低浊度。
pH缓冲剂：稳定水体的酸碱度，为保护膜提供最佳环境。
四、写在最后
保护剂不是把水变纯，而是把水的“破坏力”管控起来。发挥作用前提是浓度在安全范围，所以这里就有一个问题：补水。采暖系统每年都会因为排气、检修、微小渗漏而补水。每次补入的自来水都带有新鲜溶解氧、Cl⁻、硬度离子，会稀释保护剂浓度。补水量达到系统总水量的30%时，就要考虑补加保护剂了。新系统保护剂浓度就没给够也是有的。
所以要定期加保护剂或者定期清洗再加保护剂，米费勒F1是长效型保护剂可保4-5年。再就是更换重要部件（如壁挂炉）后，建议全系统微泡清洗后，再灌水加保护剂打压。这是系统正常运行、长久运行的重要保证！
无论是地暖、暖气片还是水机空调的水系统，其实都是需要加保护剂的。你家的系统加保护剂了吗？
