家庭采暖系统中，铜铁等金属直接泡在水里难道不会生锈？
生锈是肯定的。
所以在做采暖清洗的时候经常看到放出来的水和黄汤、墨水一样，还黏糊糊的发臭。这都是因为金属腐蚀、水垢析出和微生物疯狂繁殖导致的。解决的最好办法就是，在系统刚开始打压测试的时候，加入采暖系统专用的保护剂。
实验1
实验目的：验证敞开 / 密闭水环境下，米费勒F1对铜、铁金属的缓蚀效果
实验变量：① 是否添加保护剂 ② 水体是否与空气连通（敞开 / 密闭）
控制条件：常温室内环境、相同光照、等量水样、统一规格的清洁金属试样
试样与配比：每组含铜件、铁件各 1 件；水样为市政自来水；保护剂按 1:200 体积比添加（250mL 水对应 1.25mL 保护剂）
米费勒F1保护剂对比实验
实验开始时间是2026年5月19日。从左到右依次是自来水（敞开）+铜铁、自来水（密闭）+铜铁、自来水+铜铁+保护剂（敞开）、自来水+铜铁+保护剂（密闭）。
米费勒F1保护剂对比实验

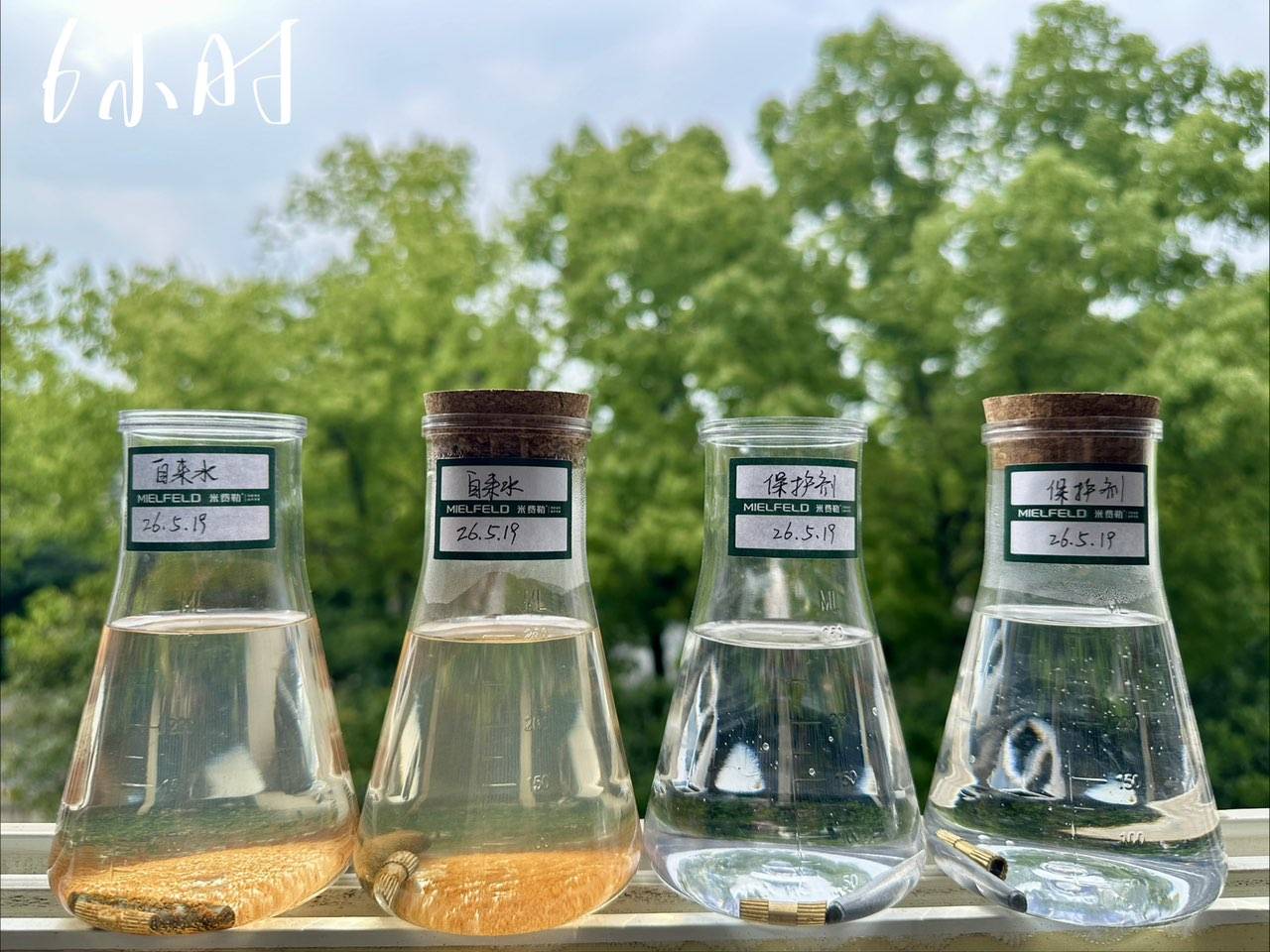

日期：2026-5-19 实验开始6小时后
已经非常明显地看到：没加保护剂的瓶子里有金属腐蚀产物，电化学腐蚀中，铁为阳极被腐蚀，铜为阴极被保护，黄色主要是三氧化二铁。加了保护剂的金属表面和水都没有变化。
米费勒F1保护剂对比实验

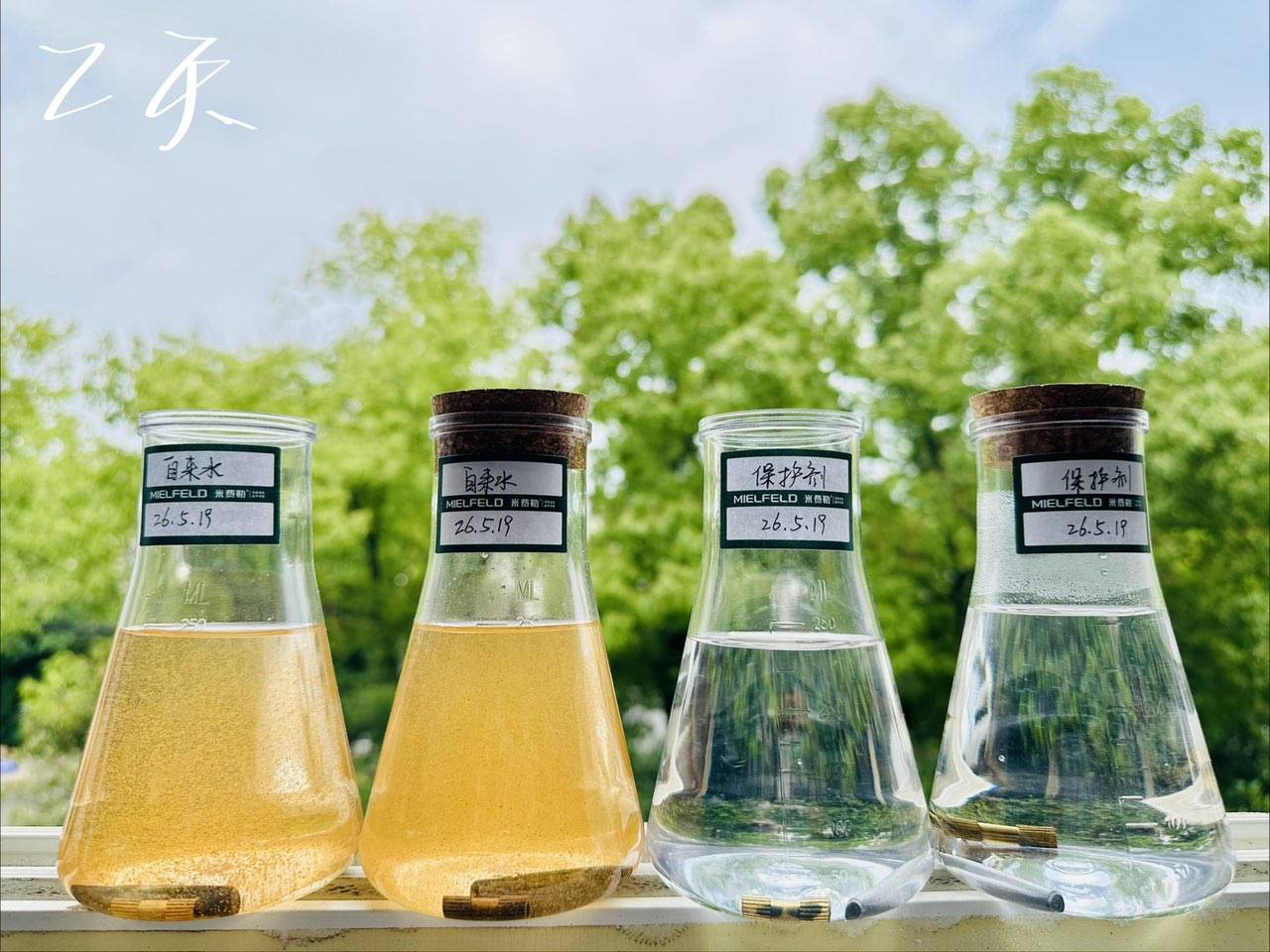

日期：2026-5-21 实验开始2天后
这张图可以更明显地看到加保护剂和没加保护剂的区别。没加保护剂的生锈更加严重了，腐蚀产物更多了。加了保护剂的金属表面无腐蚀和水依旧清澈没有变化。
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验

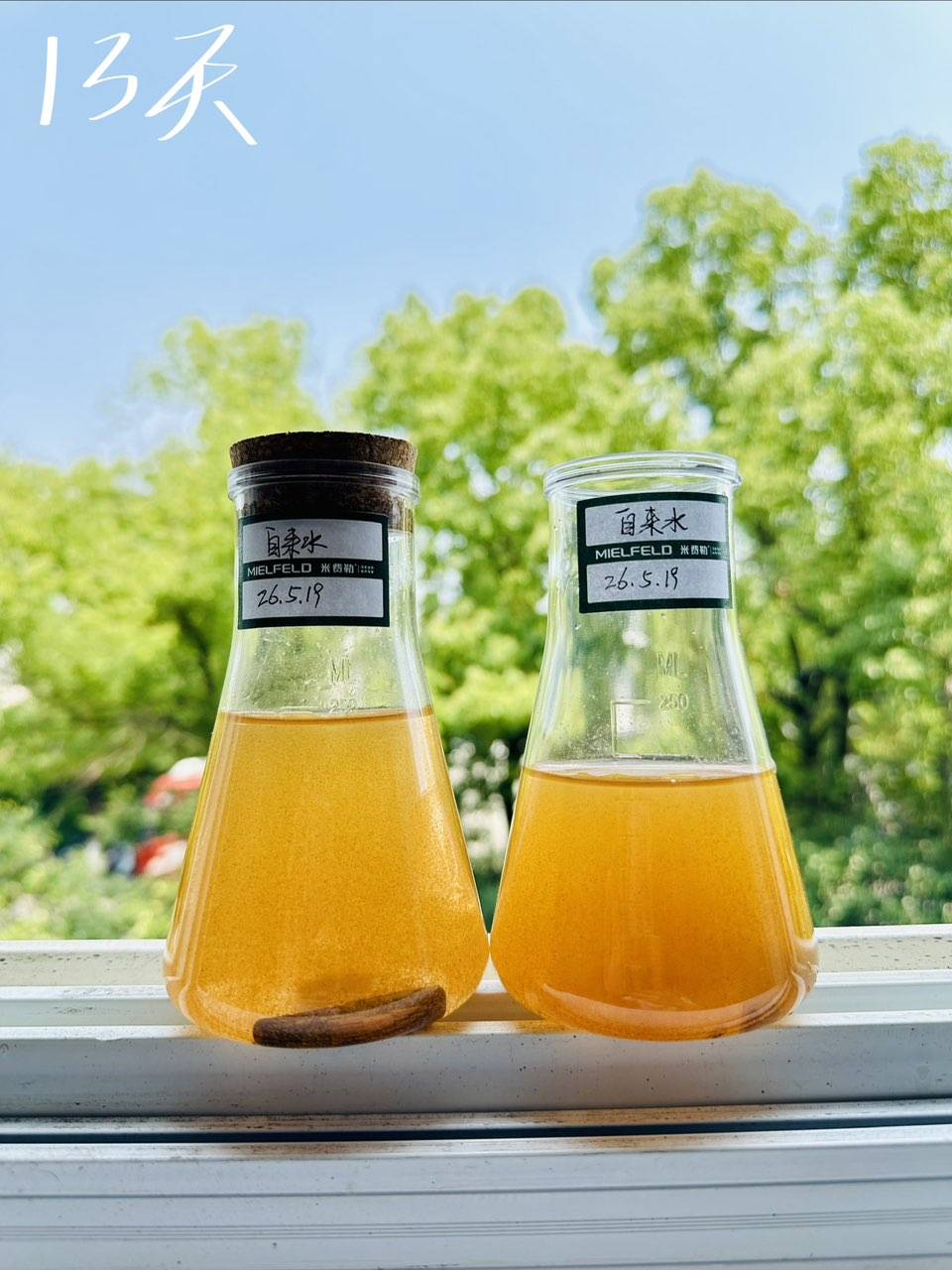

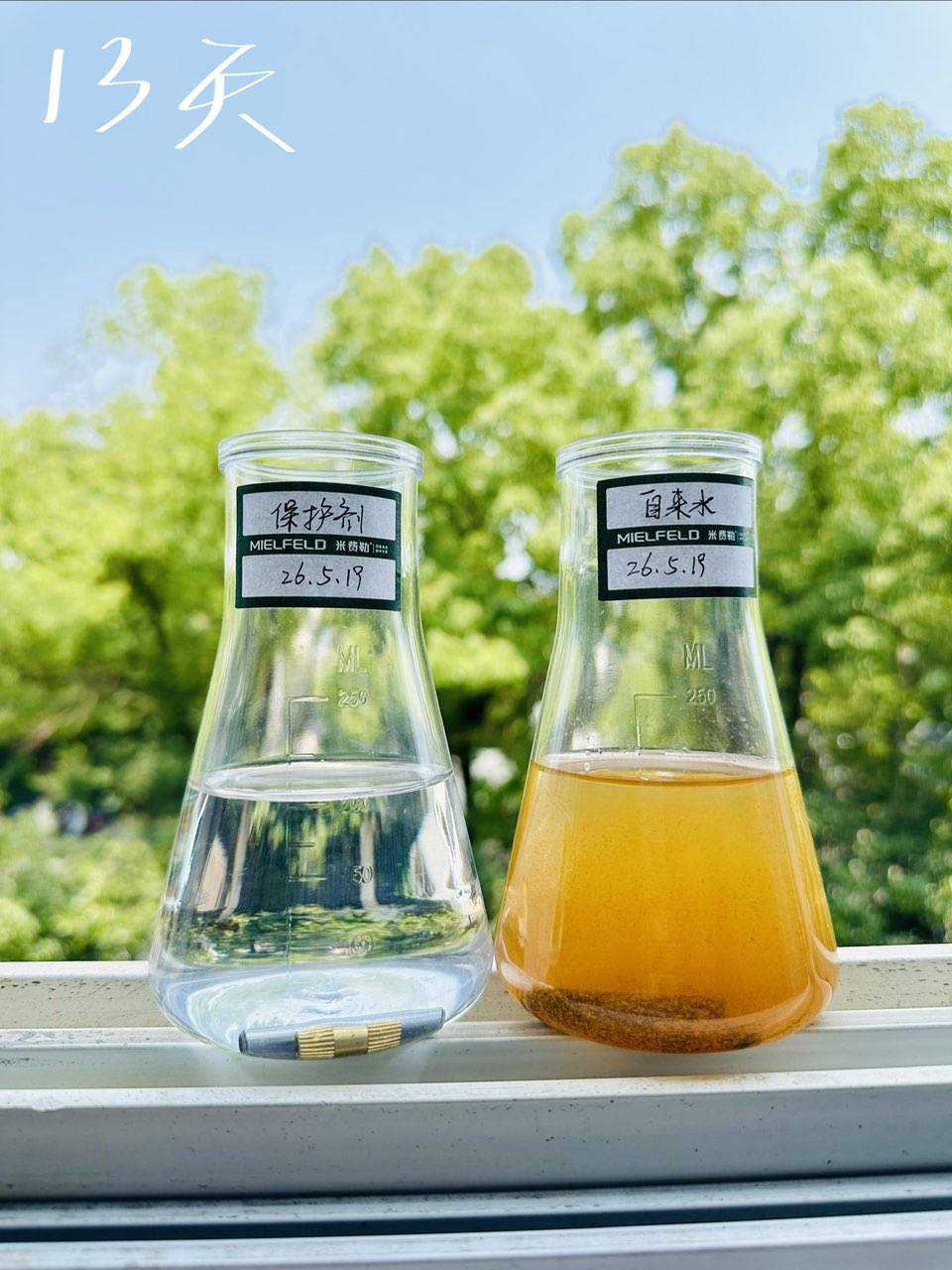

日期：2026-6-1 实验开始13天后
敞开的瓶子水位已经掉到200ml水位线左右。没加保护剂的生锈更加厉害了，水体呈深黄褐色，底部沉积大量锈蚀产物。加了保护剂的依旧没变化，水体澄清、金属表面无肉眼可见变化。同样没加保护剂的，肉眼可见敞开的腐蚀会厉害一些。
米费勒F1保护剂对比实验

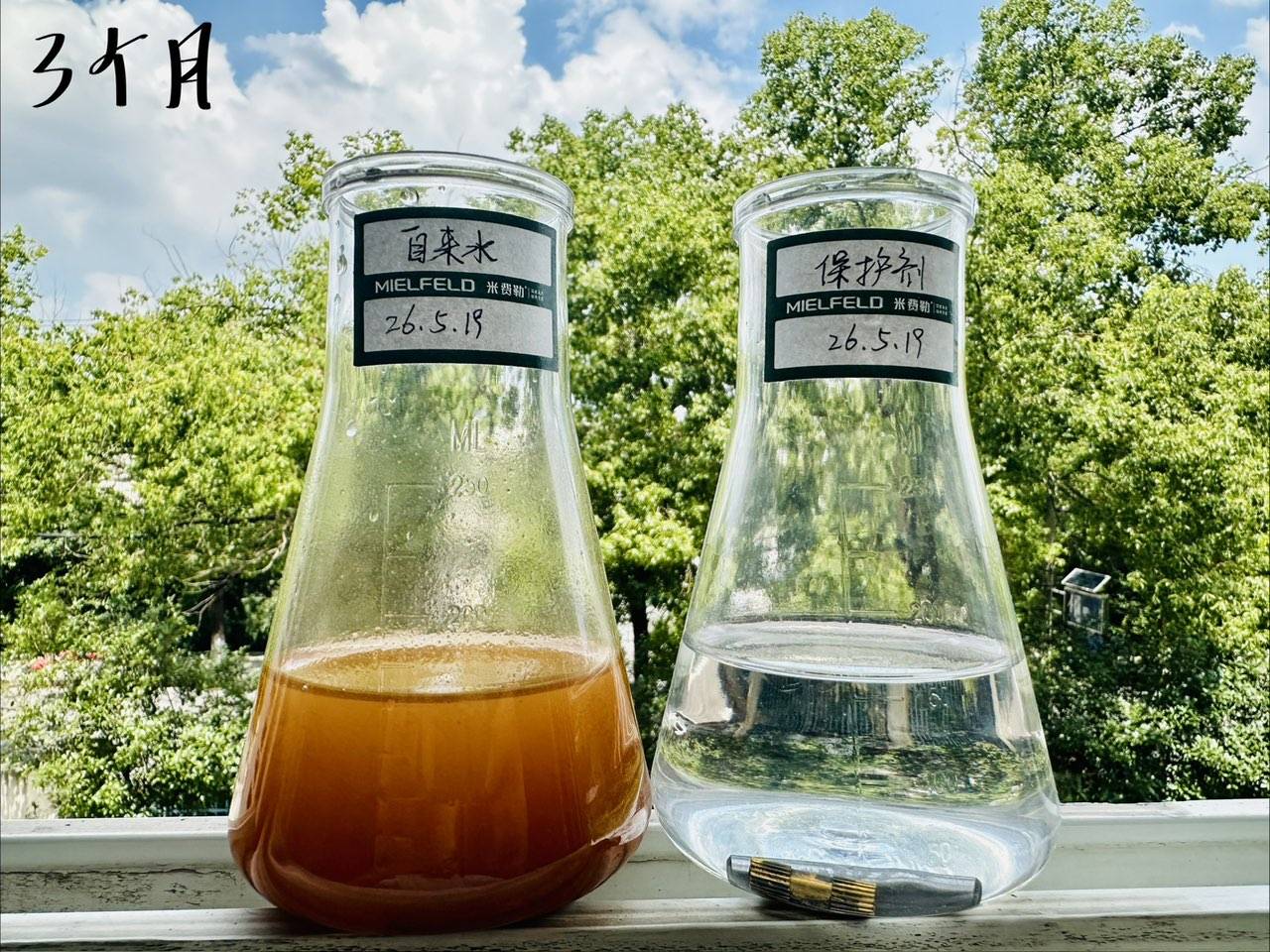

日期：2026-8-7 实验开始80天后
水蒸发后加了一次自来水，图中是再次蒸发了只剩下150ml左右的水了。没加保护剂的水更像黄汤了，透明度更低了，加了保护剂的依旧没有变化，观察到铜金属表面开始生成黑色络合保护膜。
实验2
实验目的：验证纯水 / 自来水环境下，米费勒F1 对铜、铁金属的缓蚀效果
实验变量：① 是否添加保护剂 ② 水是自来水还是纯水
控制条件：常温室内环境、相同光照、等量水样、统一规格的清洁金属试样
试样与配比：每组含铜件、铁件各 1 件；水样为市政自来水；保护剂按 1:200 体积比添加（250mL 水对应 1.25mL 保护剂）
米费勒F1保护剂对比实验

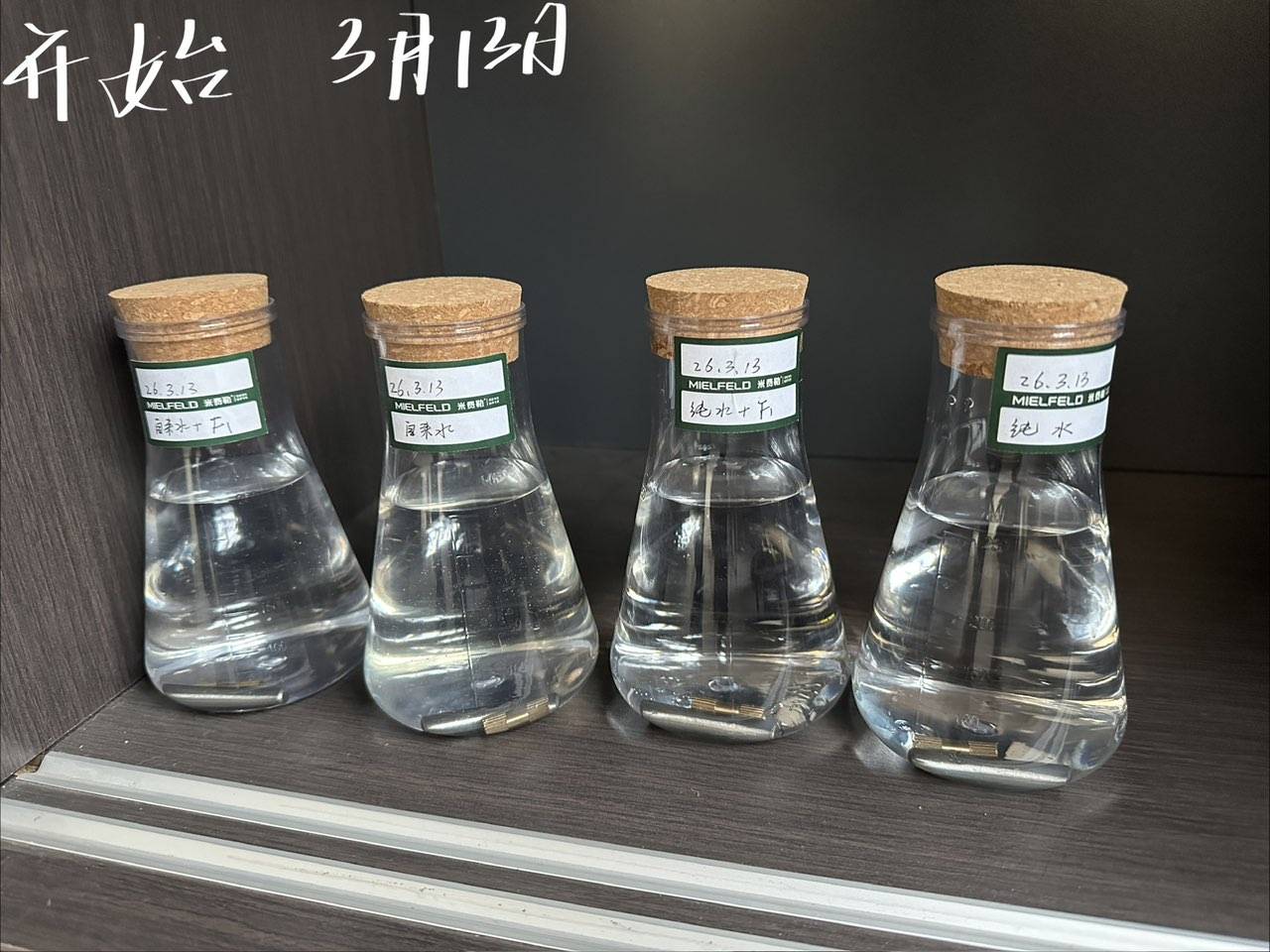

这个实验是2026年3月13日开始做的。自来水就是家用水龙头出来的水，纯水是家用纯水机放出来的。
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验

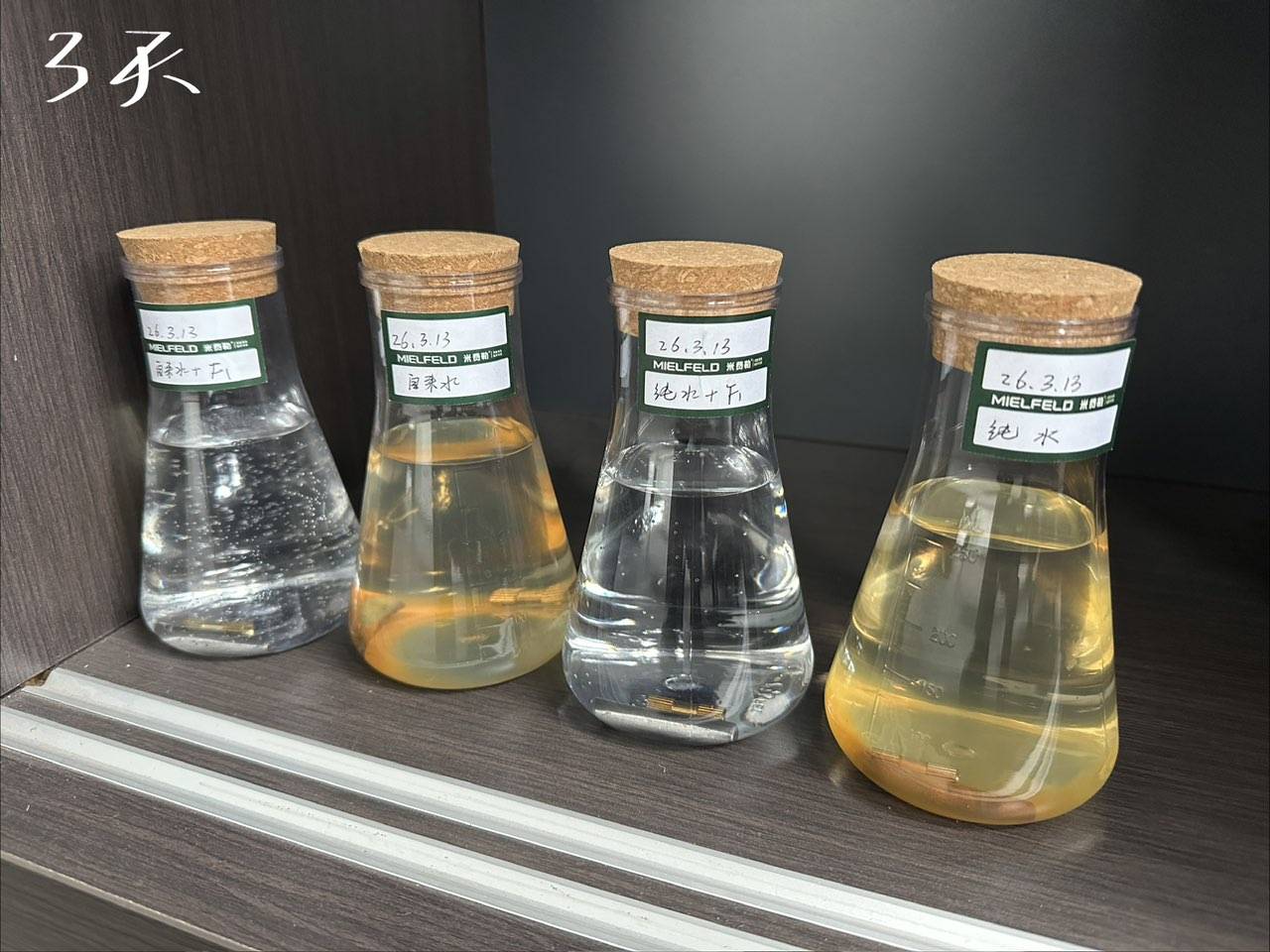

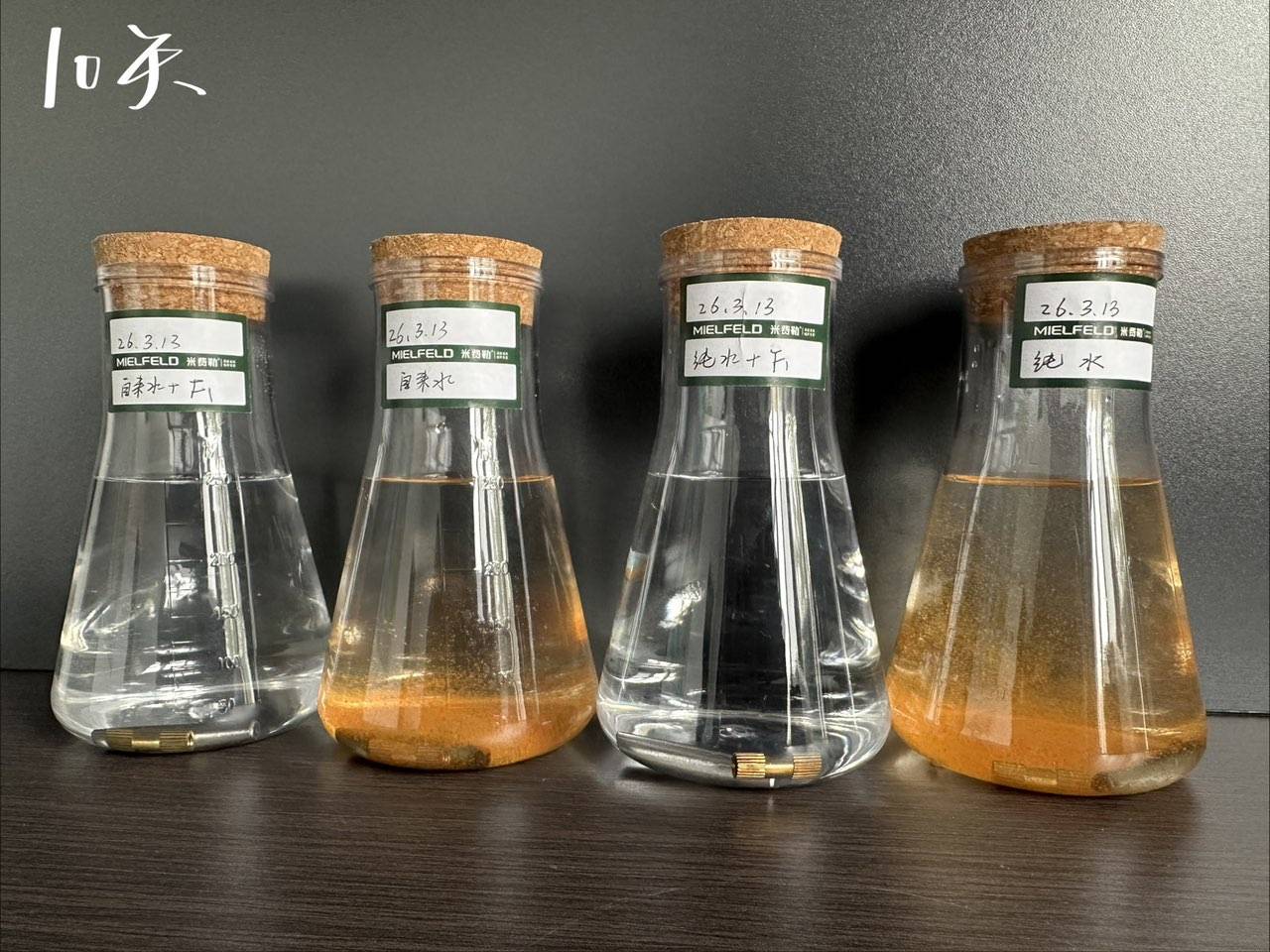

日期：2026-3-23 实验开始10天后
可以明显得的看到没加保护剂的瓶子中金属已经腐蚀生锈了。加了保护剂的金属和水都没变化。
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验

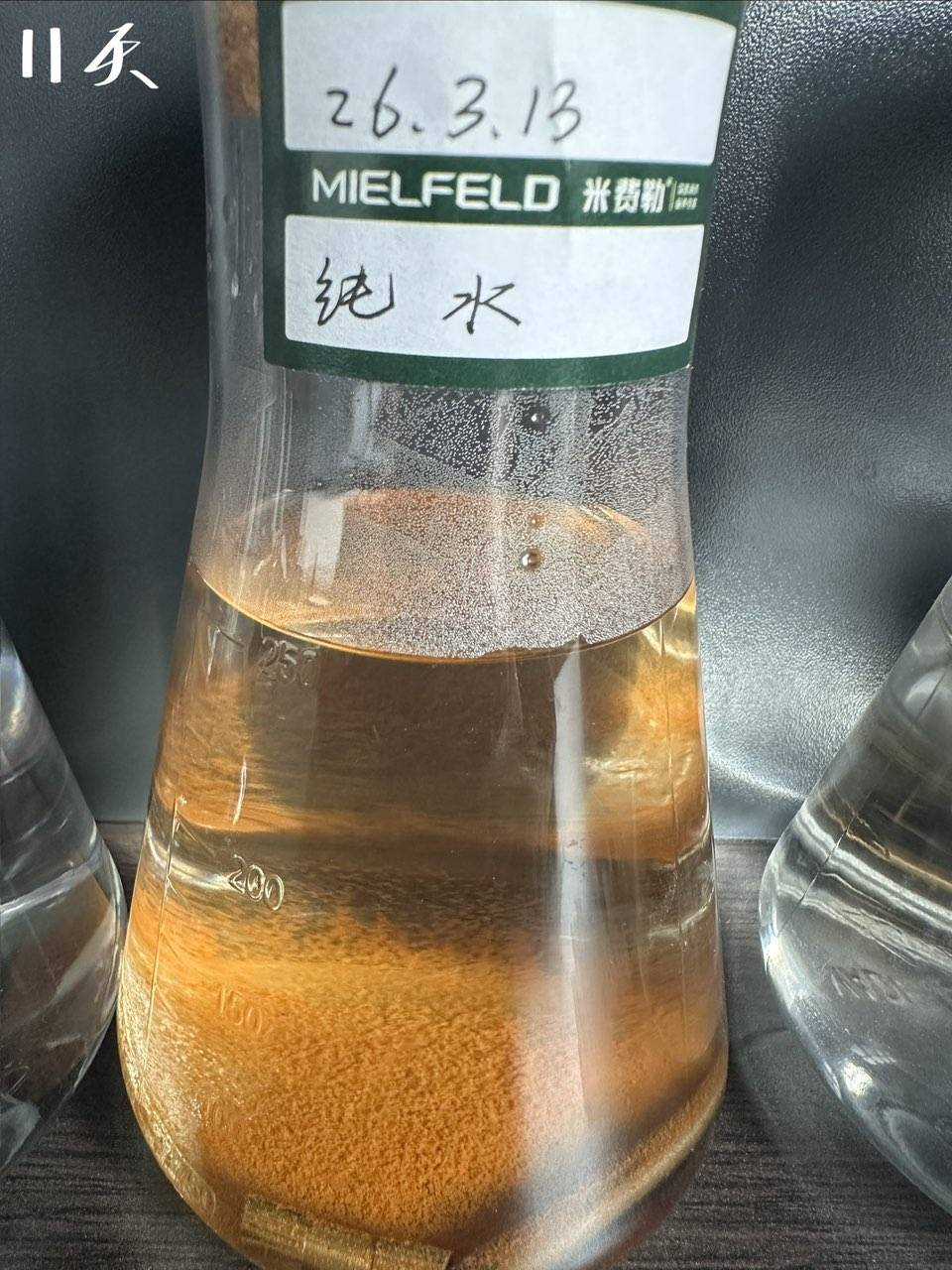

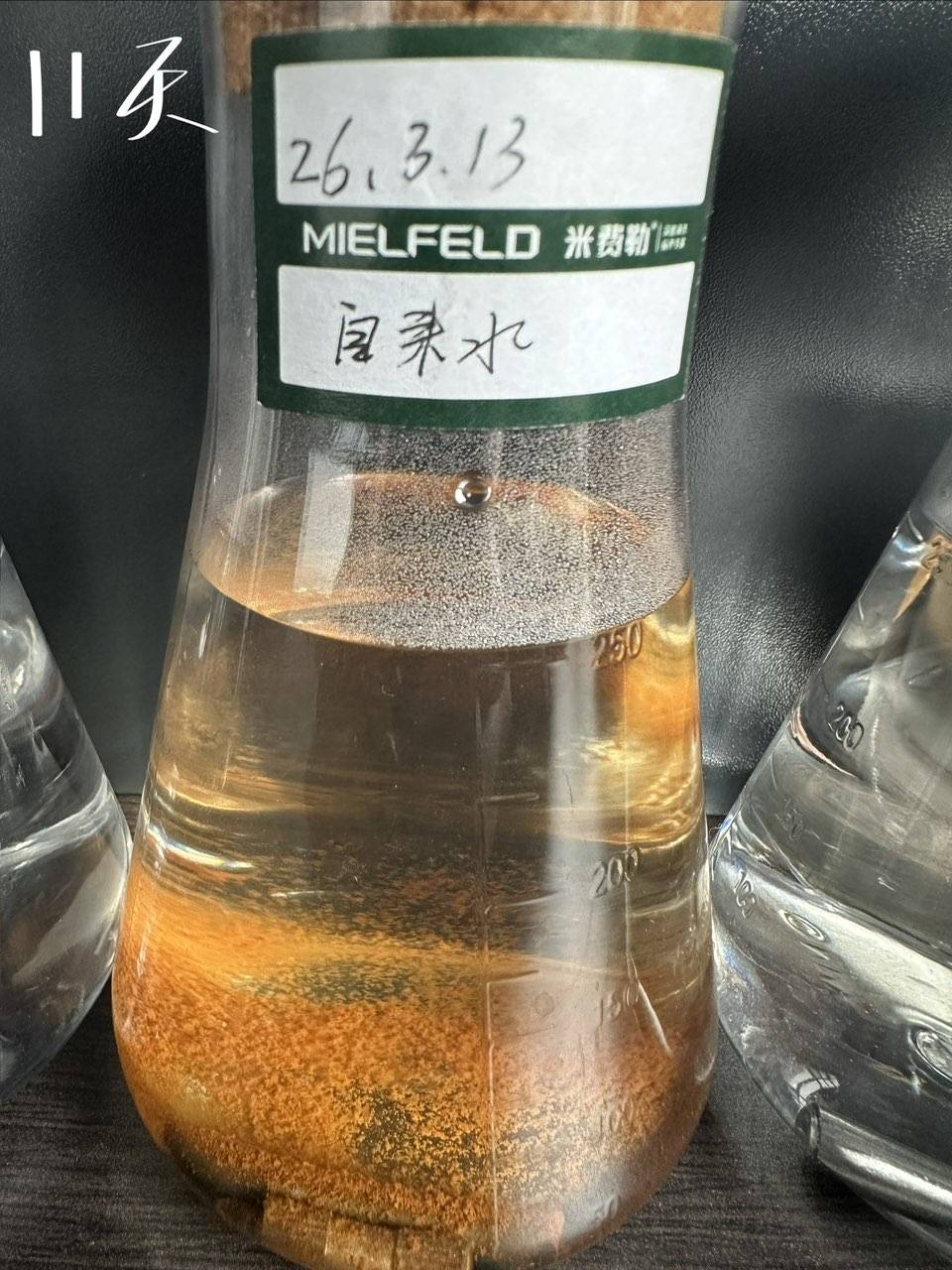

日期：2026-3-24 实验开始11天后
专门看了一下纯水和自来水的腐蚀情况，发现纯水确实腐蚀产物要比自来水的多，左侧纯水的底部已经全是腐蚀物了，右侧自来水的还没全部覆盖腐蚀产物。说明：纯水的缓冲能力差，对金属的腐蚀性更强。
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验

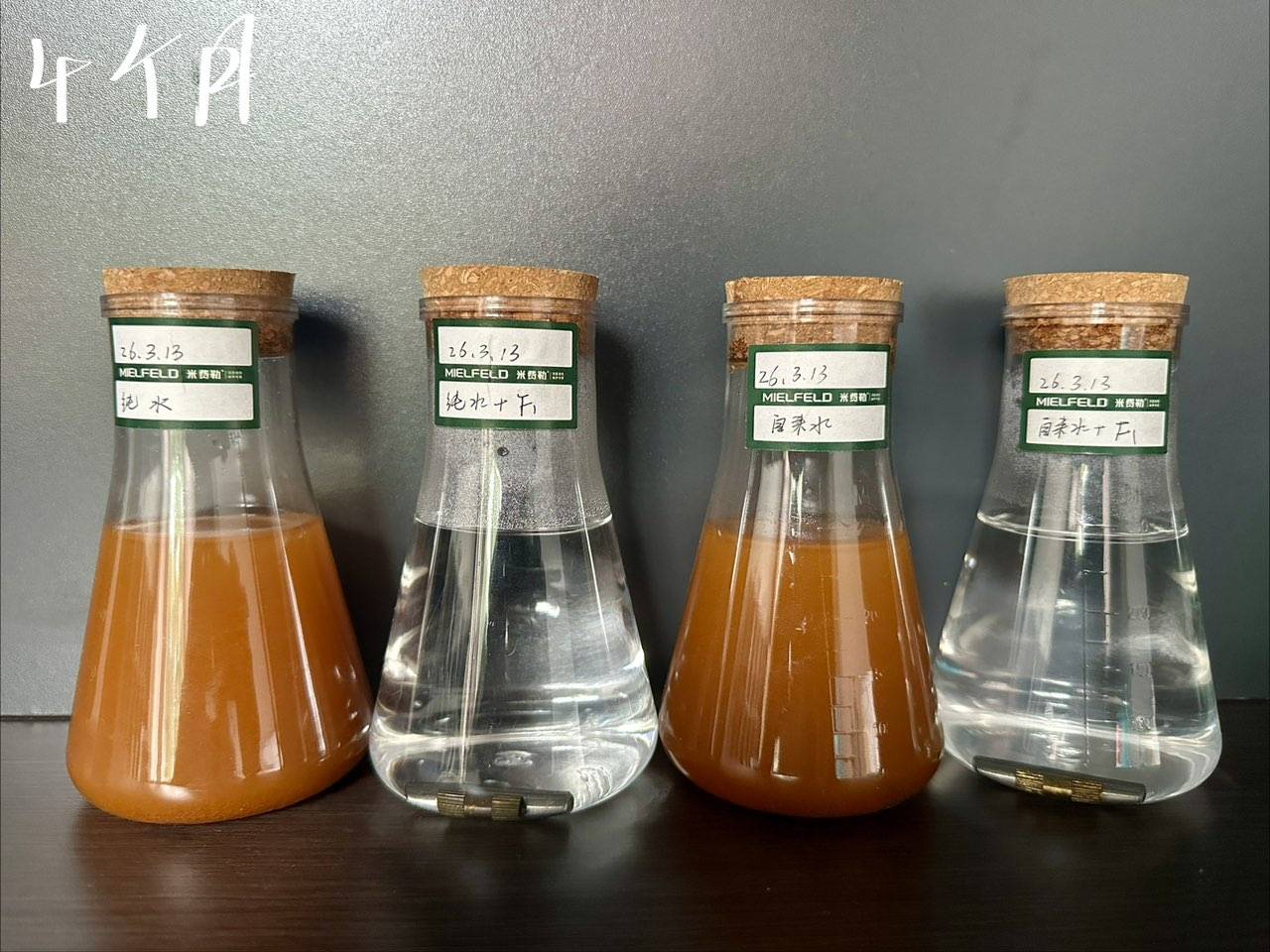

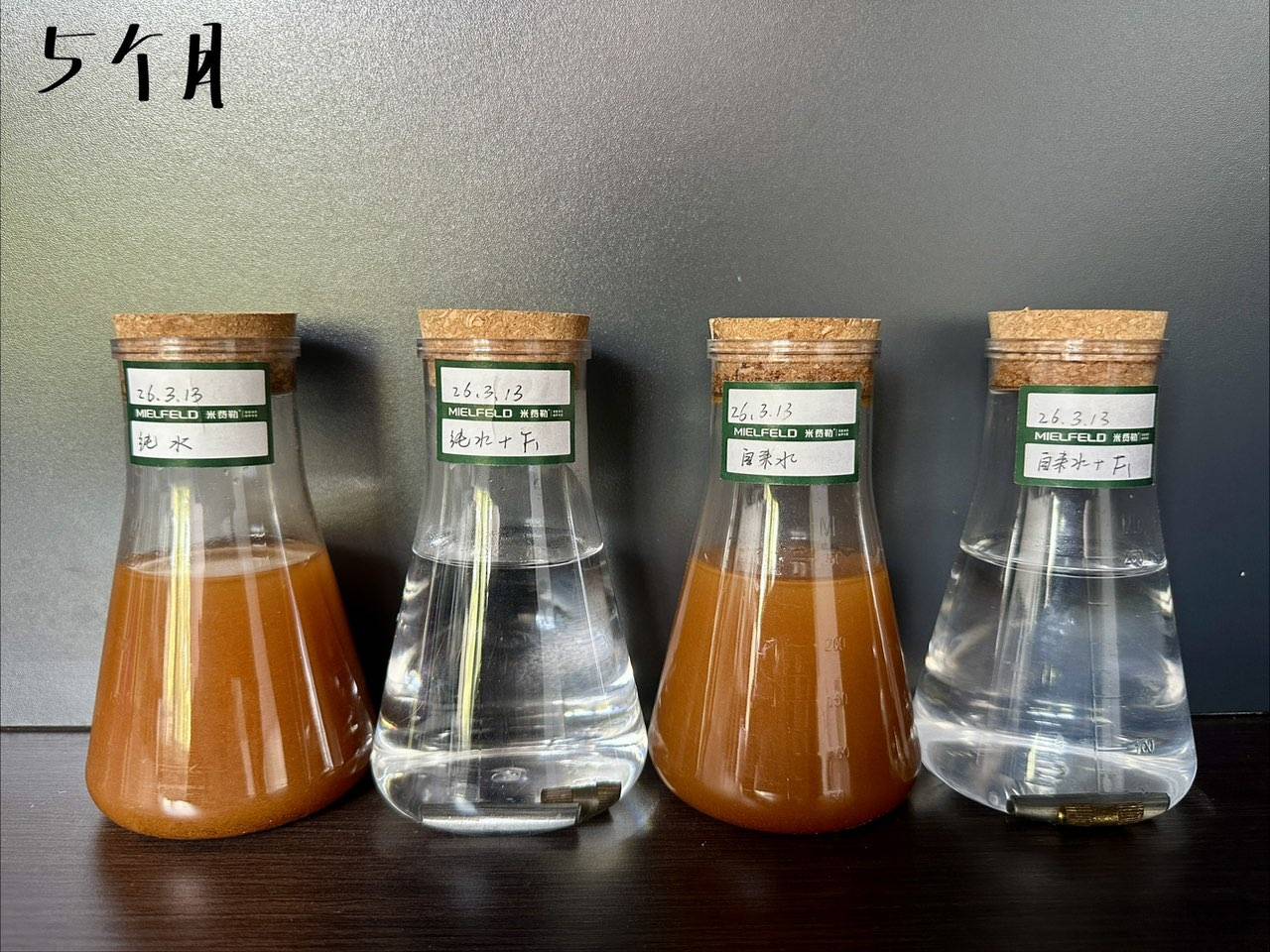

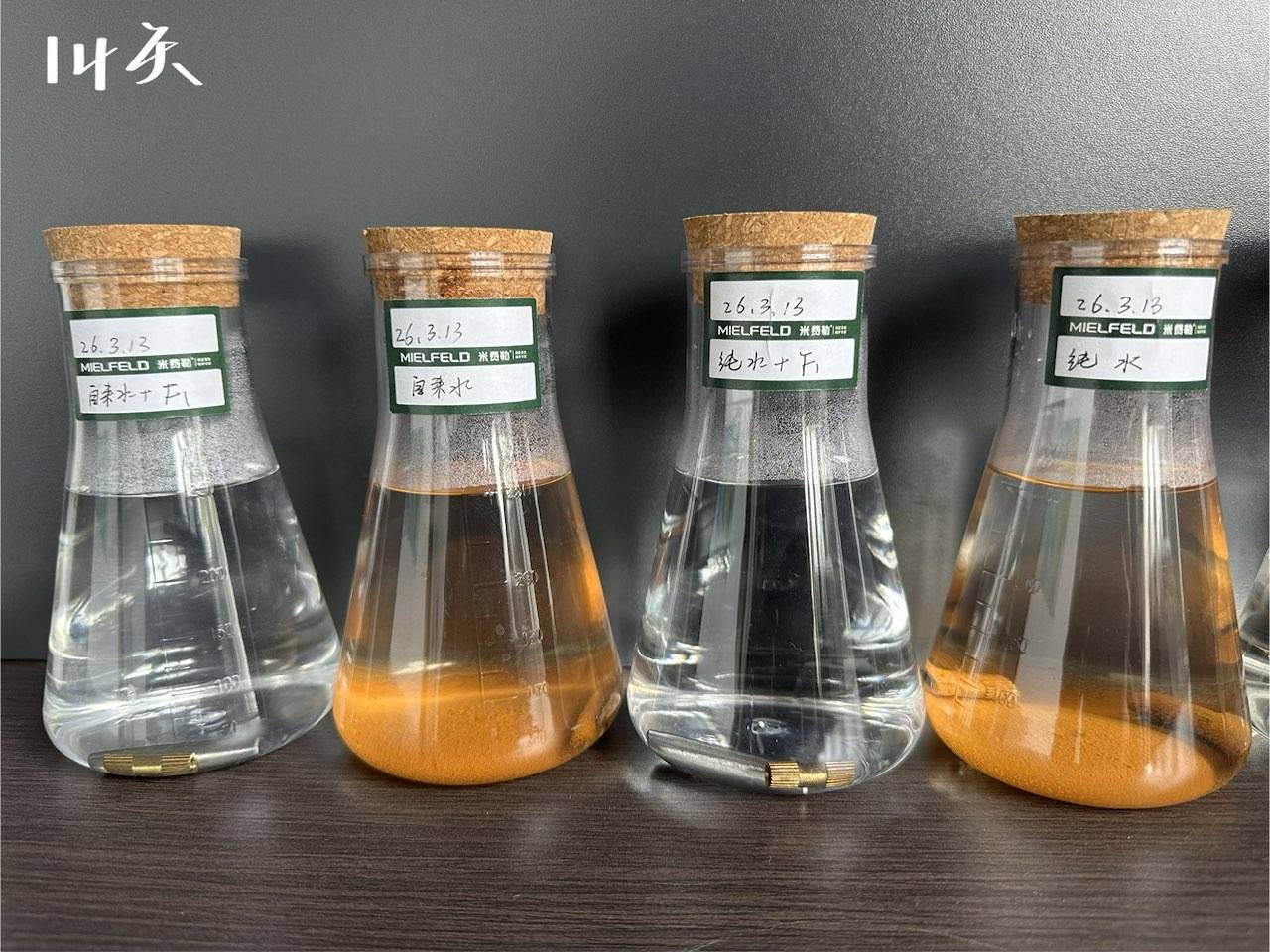

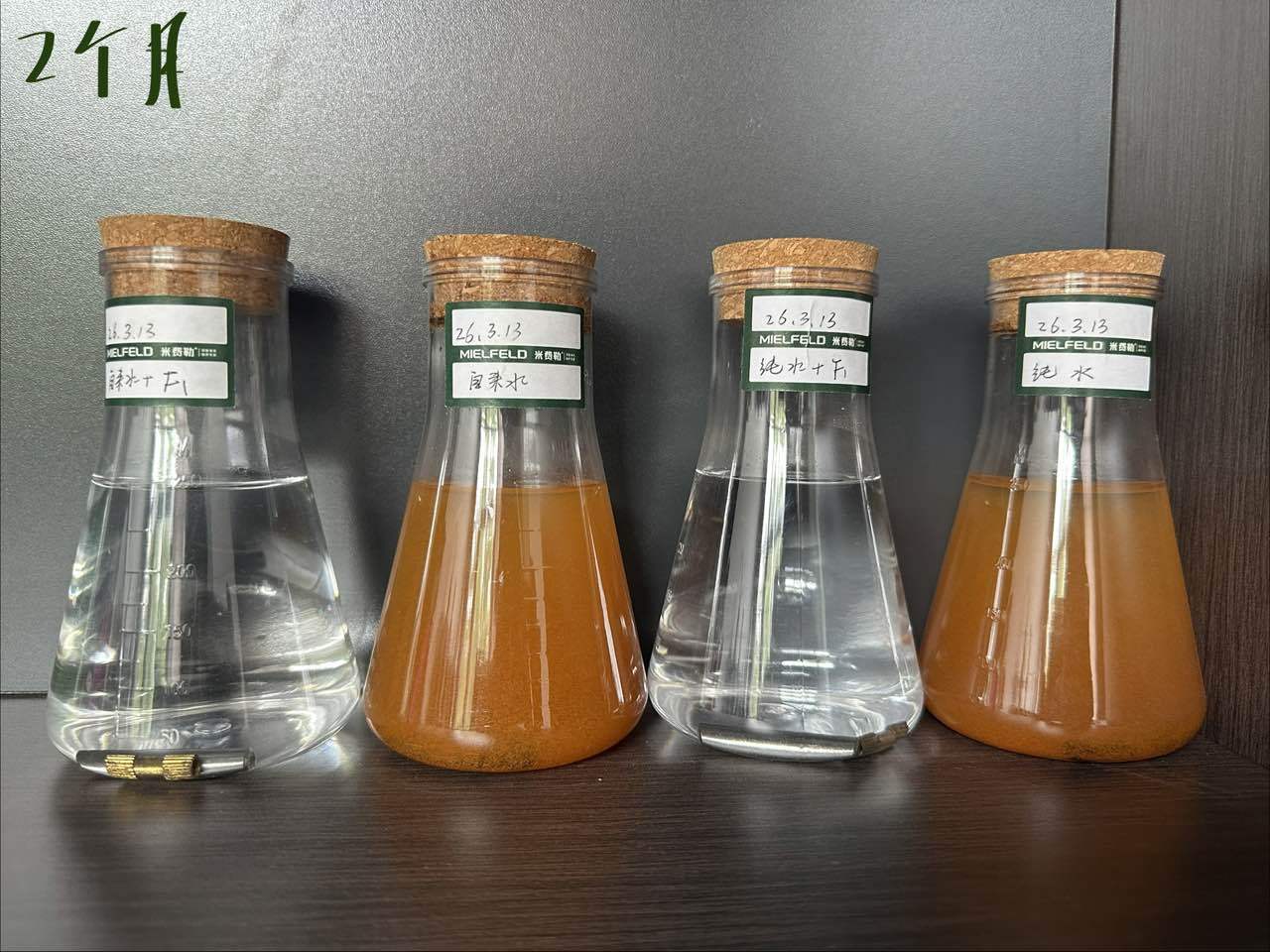

日期：2026-8-7 14天、2个月、4个月、5个月

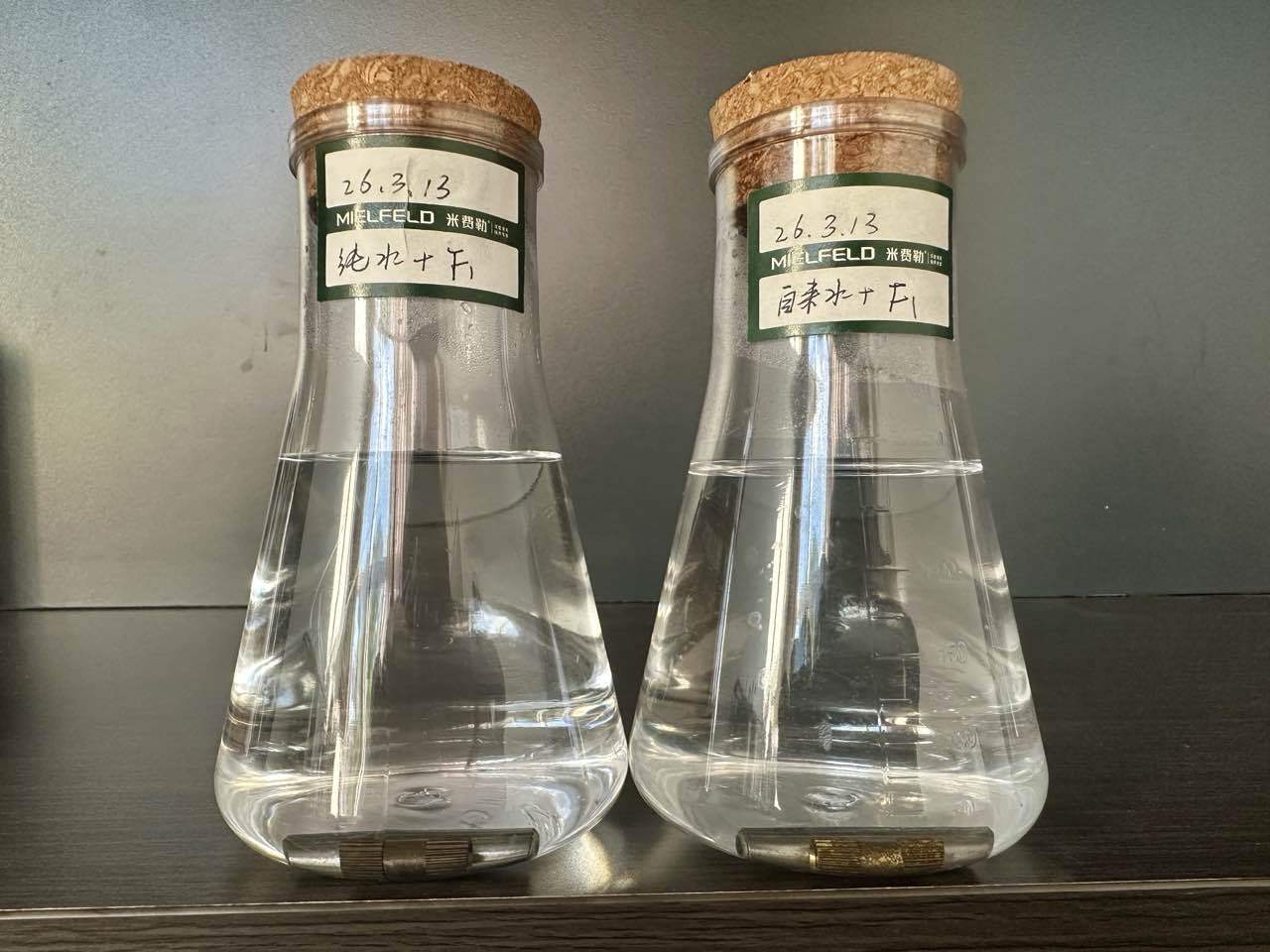

没加保护剂的水越来越浑浊，透明度越来越低。加了保护剂的水和铁金属看不到任何变化，铜金属表面有肉眼可见的黑色保护膜。
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验

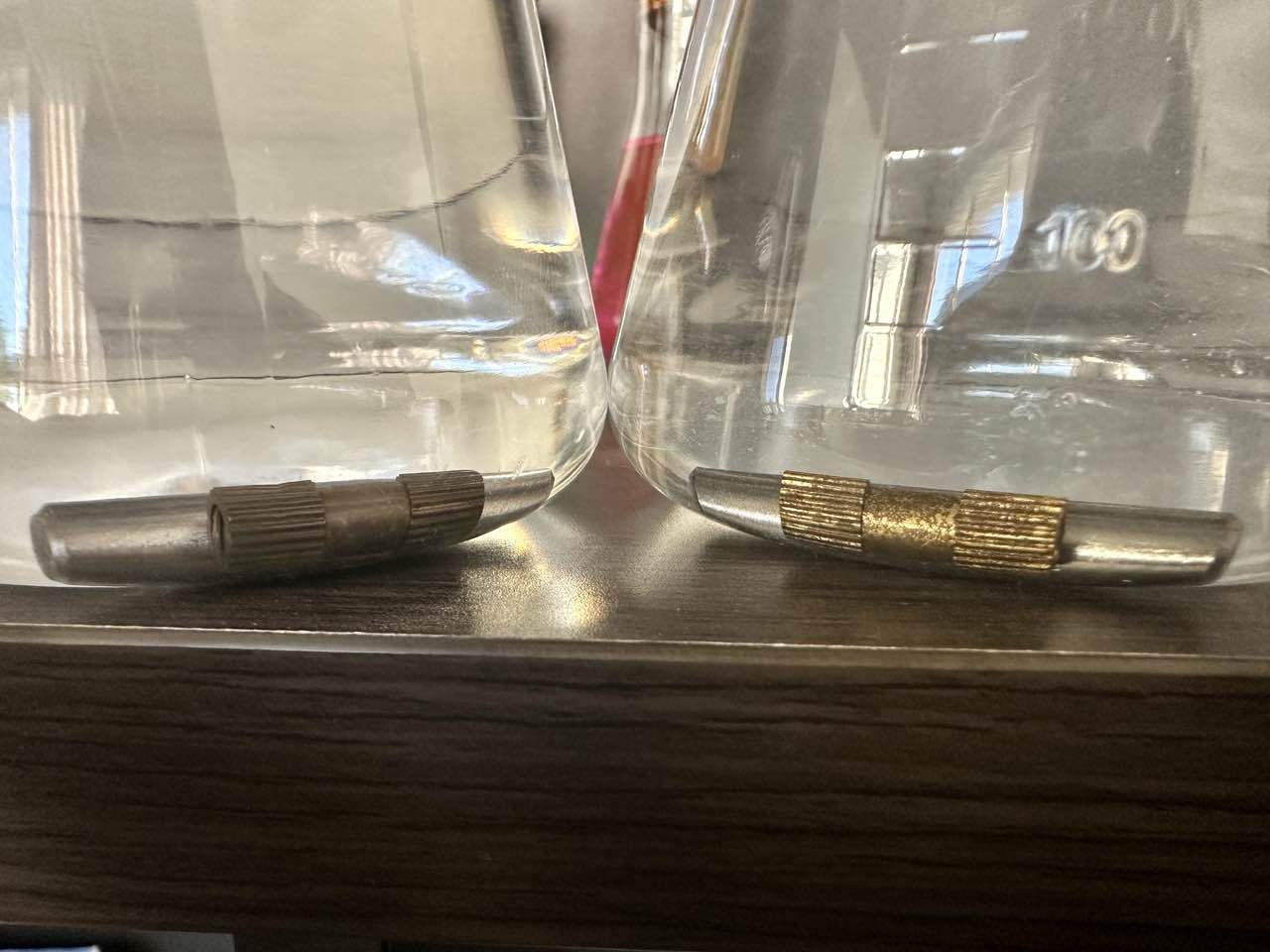

可以看到纯水的铜金属表面的保护膜是完全覆盖的，而自来水中铜金属的表面部分还是原来的金黄色。
原因分析：
纯水中没有 Cl⁻、HCO₃⁻、SO₄²⁻等阴离子与 BTA⁻竞争铜表面的吸附位点，BTA（保护剂中的铜缓蚀剂）可以充分占据所有活性位置，生成不溶性 Cu (I)-BTA 聚合物膜，在整个表面均匀生长、逐步闭合，最终形成完整连续的保护膜。这是三种保护膜中的吸附型保护膜。
自来水中没有完全形成吸附型保护膜。但为什么没保护膜的部分也没被腐蚀呢？因为金黄色部分是其他的保护膜为主。
实验3
米费勒F1保护剂对比实验

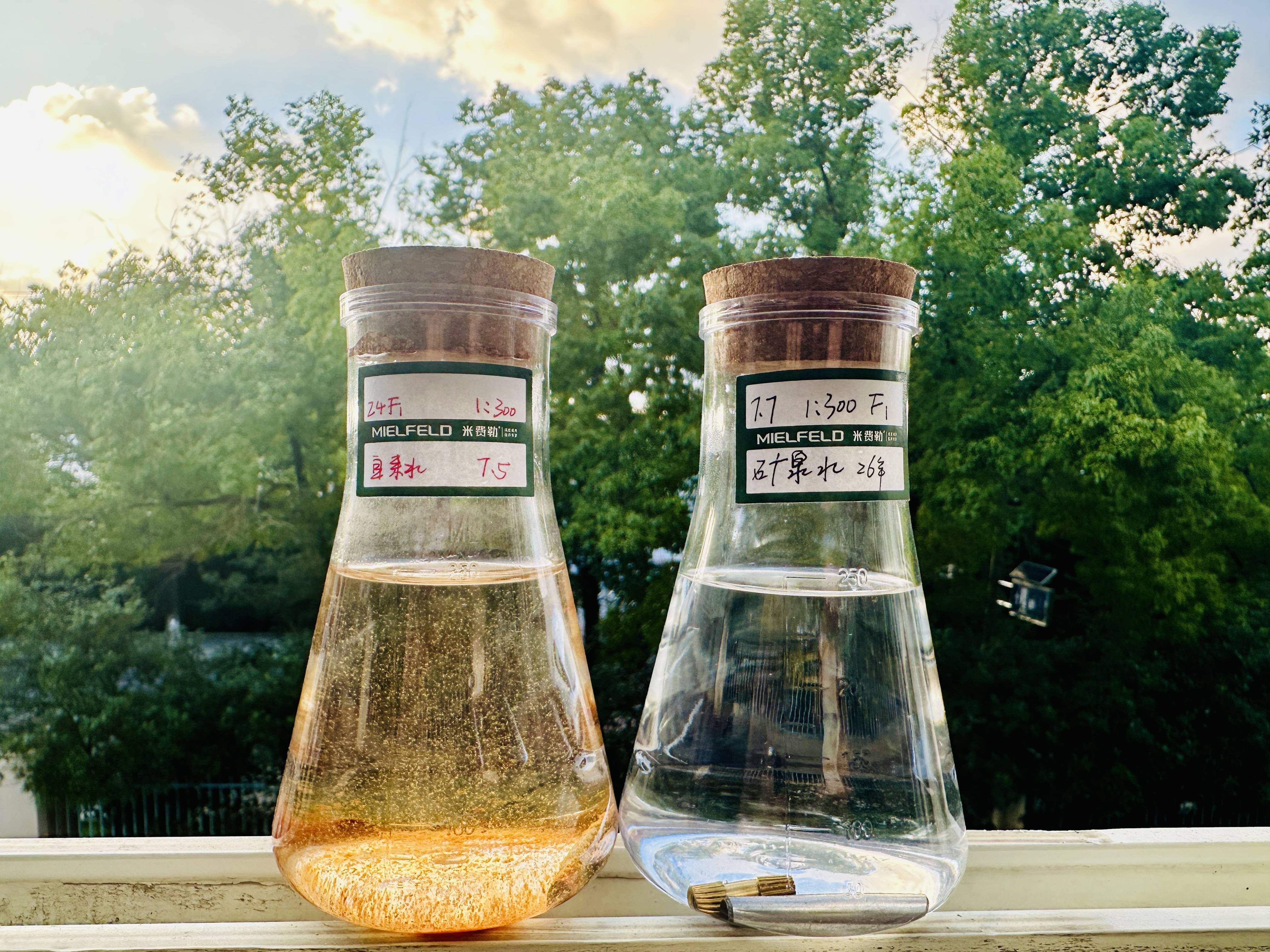

左侧是做了一个多月的，保护剂没有按照要求的1:200添加，而是按照1:300添加的。金属会有腐蚀但腐蚀情况比没有添加保护剂的好一些，也就是有效成分做不到保护膜全面覆盖金属。
右侧的是用矿泉水来做的1:300的比例实验，就没有出现腐蚀情况。这也说明了饮用矿泉水中的消耗保护剂的物质更少，或者破坏保护膜的物质更少。保护膜就能很好的全面的覆盖金属表面。说明矿泉水能减少保护剂用量。但这个实验不能证明矿泉水会减少金属腐蚀。
实验4
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验
米费勒F1保护剂对比实验

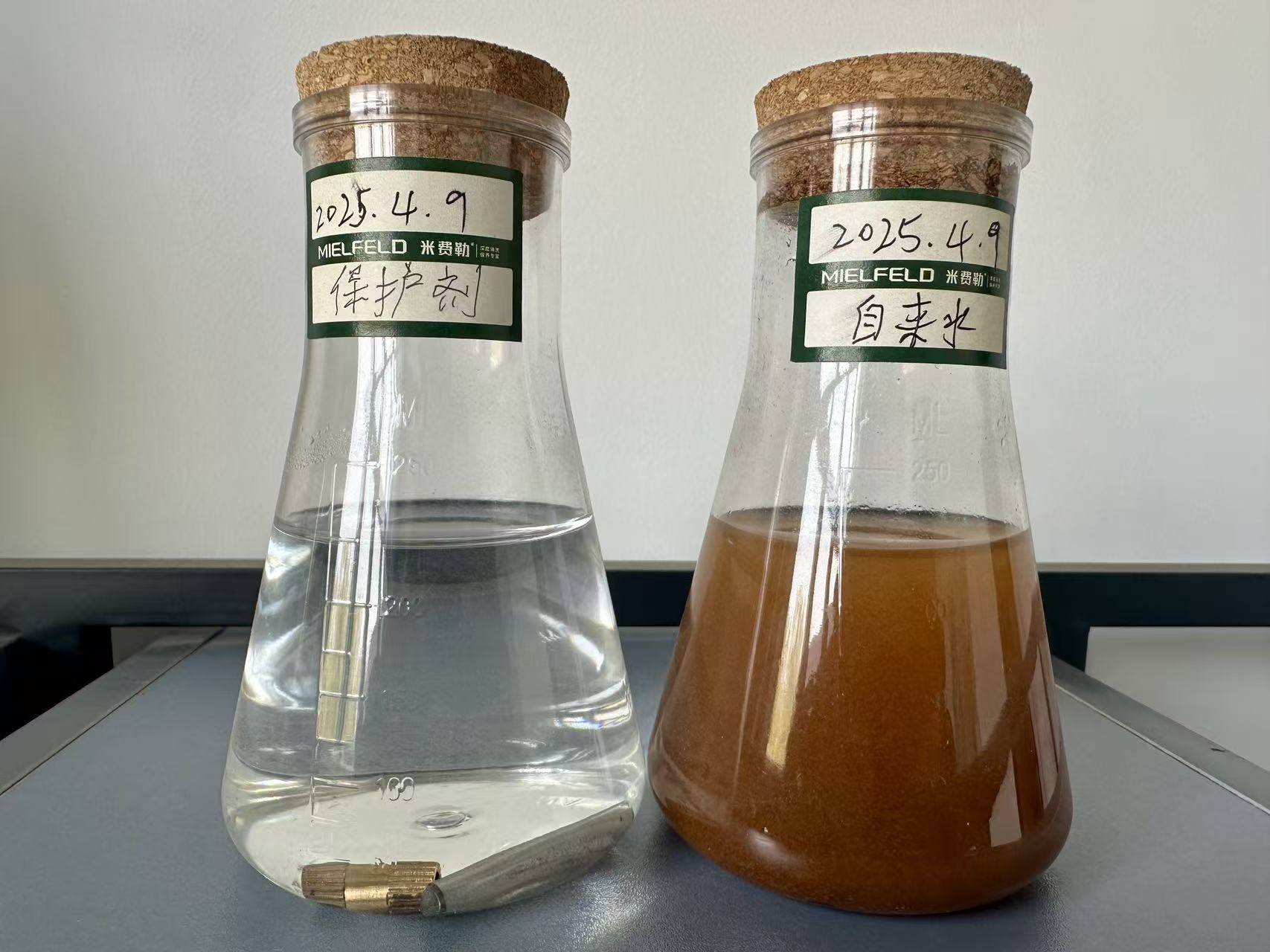

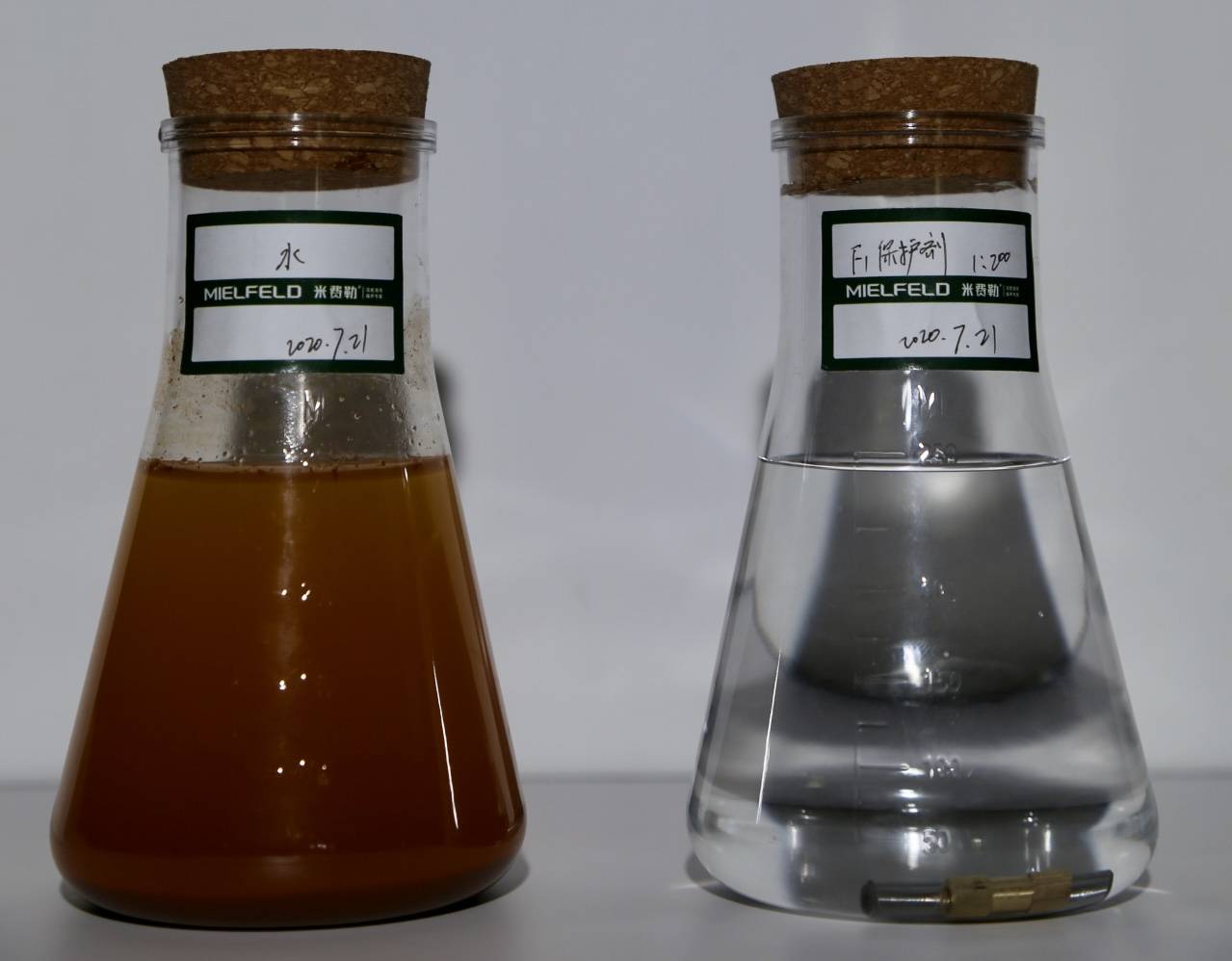

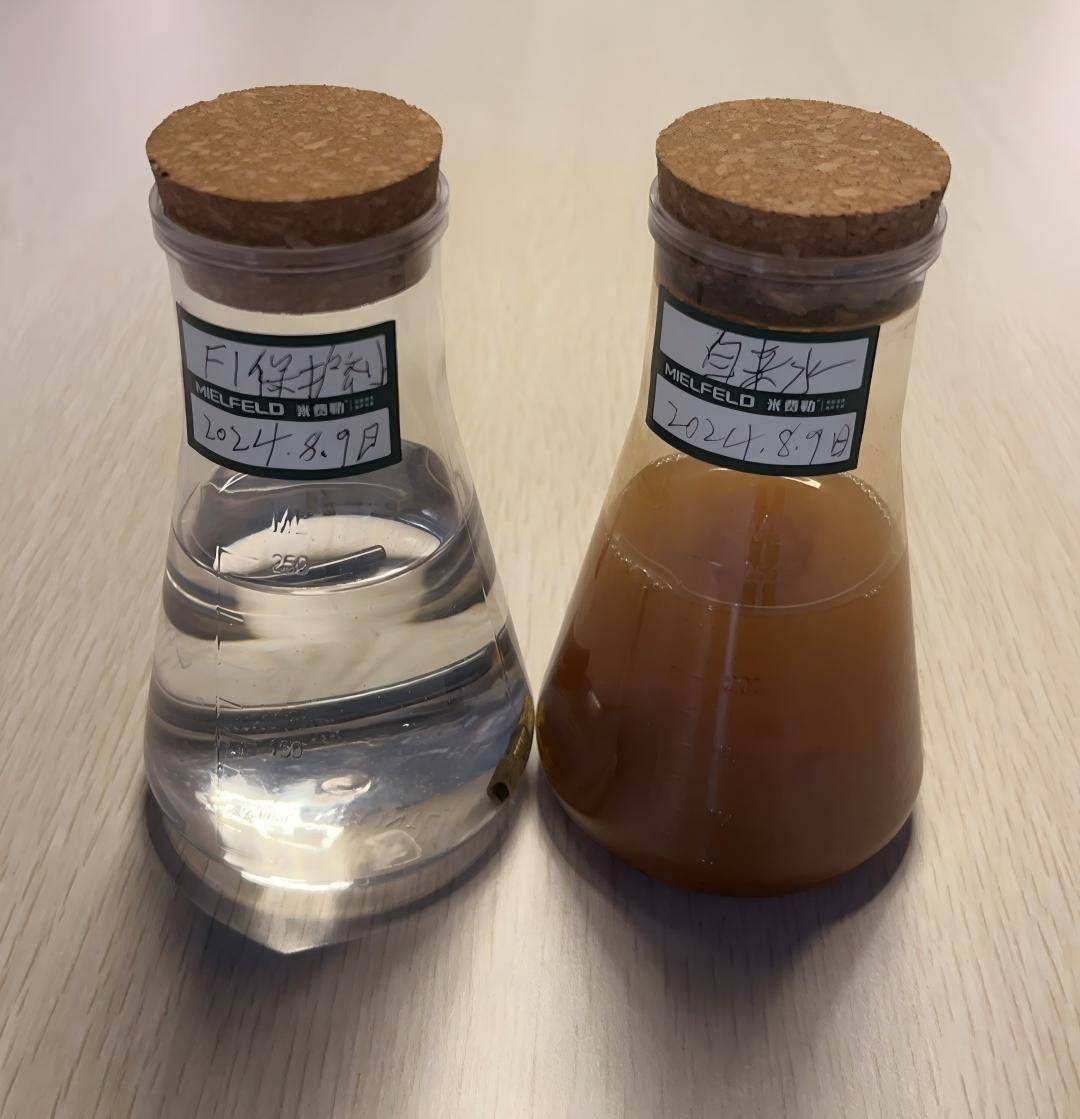

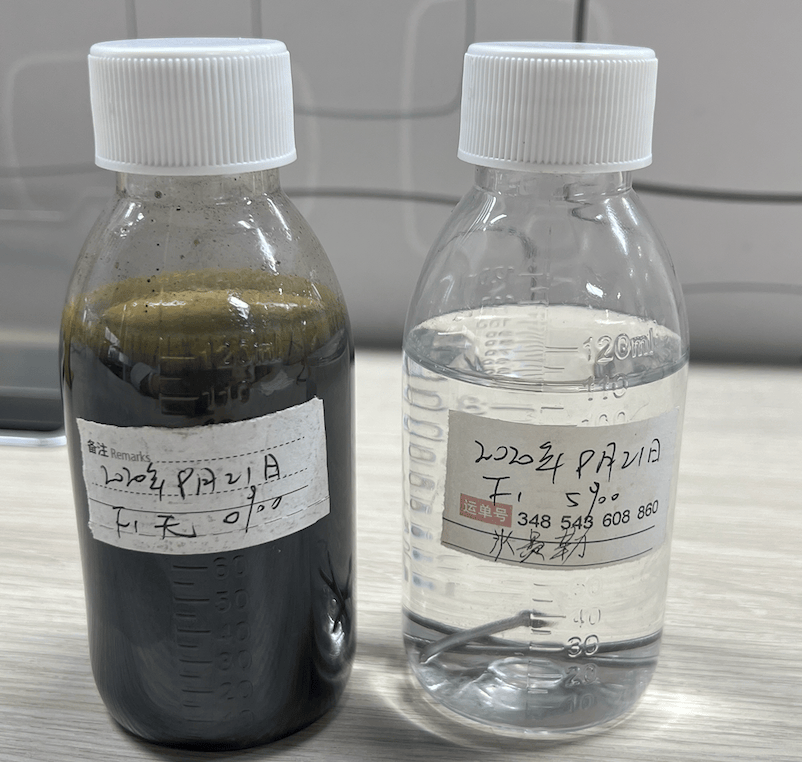

上面的实验分别是2020年7月21日、2020年9月21日、2024年8月9日、2025年4月9日做的对比实验，最长的实验已经超过6年。实验结果一致，铜铁金属在加了米费勒F1保护剂的自来水中没有被腐蚀，自来水依旧清澈透明。
米费勒F1采暖系统保护剂介绍
米费勒F1保护剂
米费勒F1 是专为闭式循环水系统打造的复配型长效保护产品，聚焦地暖、暖气片、壁挂炉、水机空调两联供等家用及轻型商用暖通场景，以“缓蚀成膜、阻垢分散、抑菌控泥”三重核心功能，为系统全管路与金属部件建立长效化学防护，从根源降低腐蚀、结垢与微生物黏泥带来的设备损耗、能耗上升与故障风险。
产品采用BTA（苯丙三氮唑）+ 钼酸钠经典复配缓蚀技术，搭配锌盐、成膜助剂与有机阻垢分散剂构建协同防护体系：BTA 可在铜及铜合金表面形成致密单分子吸附膜，钼酸钠则在钢铁材质表面生成钝化氧化层，二者嵌套叠加形成 “基底 + 面层” 的双层保护膜，全面覆盖系统内钢、铜、不锈钢、铝等各类常见金属，隔绝水中溶解氧、氯离子对管壁的电化学侵蚀；阻垢成分通过螯合作用锁定水中钙镁离子，同时干扰水垢晶格生长，阻止硬垢结晶析出与沉积；抑菌组分则通过稳定水体中性pH、减少金属离子溶出切断微生物营养源，同时疏松剥离已形成的生物黏泥，抑制细菌定植与繁殖。
区别于传统磷酸盐、硼酸盐类保护剂高温失效、pH漂移的短板，米费勒F1 采用弱碱性偏中性配方，注入系统后水体pH值保持稳定，不会损伤密封垫片、O 型圈与精密阀件；在采暖高温水环境下保护膜性能不衰减，单次添加防护周期可达 3~5 年，大幅降低系统维保频次与成本。产品适配性广泛，不仅适用于分户采暖的地暖盘管、钢制暖气片、壁挂炉换热器与分集水器，也可用于水机空调风机盘管、两联供系统的循环水水质维护，一瓶500ml规格可覆盖100㎡采暖面积，通过系统补水口注入后循环15分钟即可均匀起效，新装系统调试、清洗后维保、设备更换升级均为理想加注时机。
作为暖通系统维保的标准配置，米费勒F1可有效延长管路与设备使用寿命，减少换热器穿孔、管路堵塞、阀件卡死等故障，同时避免因结垢、腐蚀导致的换热效率下降，降低采暖与制冷运行能耗，以低成本投入实现系统长期稳定运行。
