人类大约5000年前开始冶炼金属，冶炼使得金属变纯或性能变强。金属的腐蚀是冶炼的逆过程，是金属回归自然状态的过程。金属的腐蚀是一个很复杂的过程，分类如下：
人类的冶金史也是防腐史，因为金属腐蚀无处不在。采暖水系统中，金属长期泡在水里腐蚀是不可避免的。那么我们要如何防止或减缓其腐蚀呢？一般有3种方式：表面处理、环境调控、电化学保护。
采暖系统中最常用的办法就是加入保护剂（添加比例仅0.3~0.5%），对金属的环境做处理。
一、保护膜是什么？

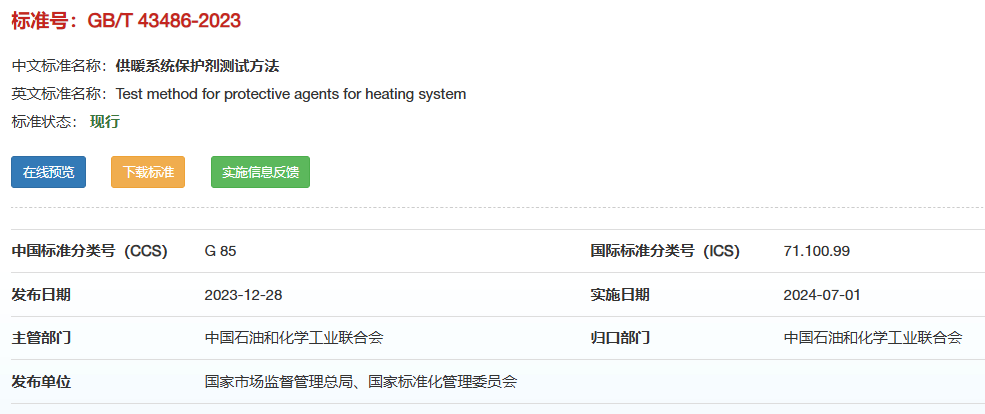

国标GB/T 43486-2023《供暖系统保护剂测试方法》明确定义：采暖系统保护剂是由缓蚀剂、阻垢剂、抑菌助剂复配而成的水处理剂，核心功能是在金属表面形成保护膜，同时抑制结垢与微生物生长。

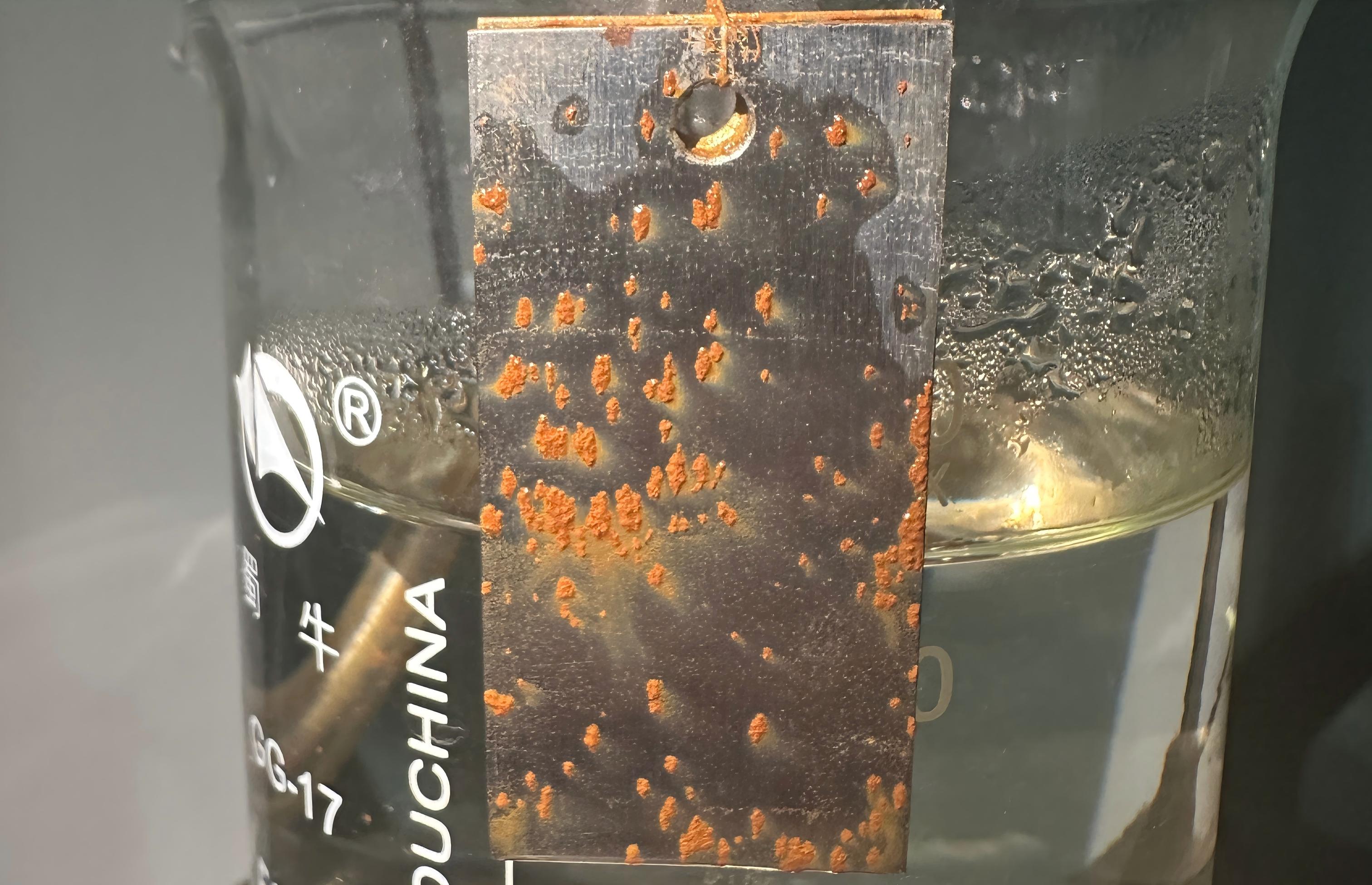

金属泡在水中，表面会自然形成一层电离层，水中有溶解氧、氯离子、钙镁离子等会攻击电离层，使其电位不平衡从而失去金属离子（腐蚀），就像水在不断“啃噬”金属表面。保护膜是缓蚀剂在金属表面形成的一层1~100纳米厚的屏障，把金属和水隔开，防止其腐蚀。
这层膜肉眼看不见，但效果极其关键：
、阻止水中的溶解氧直接接触金属 → 防止氧腐蚀
、阻挡氯离子穿透攻击 → 防止点蚀穿孔
、隔离钙镁离子在金属表面结晶 → 防止水垢沉积
根据缓蚀剂在金属表面所形成的保护膜的特性，可以将保护膜分为氧化膜、吸附膜和沉淀膜3种，不同的保护膜应对不同类型的攻击。
二、保护膜3种分类
1、氧化膜（钝化膜）——金属自带的“防弹衣”
氧化膜型缓蚀剂本身是氧化剂，或以介质中的溶解氧作氧化剂，将金属表层氧化成一层极密的金属氧化物（比如把铁氧化成四氧化三铁）。这层膜是金属自己“长”出来的，和基底是一体的。
代表成分：钼酸盐、铬酸盐、亚硝酸盐、钨酸盐、钒酸盐、正磷酸盐、硼酸盐等。
核心特点：
、极薄极密极牢：厚度通常在纳米级，但非常均匀致密，像给金属“镀了一层陶瓷”。与金属基底一体生成，附着力极强。
、绝缘性好：这层膜电阻极大，能有效阻断电化学腐蚀的离子交换（控制电导率能辅助防腐）。
、自修复性：如果膜受损，只要水里还有缓蚀剂和少量溶解氧，它能在伤口处自动“长”出新的氧化膜。
、弱点：它对水中的Cl⁻（氯离子）非常敏感。Cl⁻像“纳米钻头”一样专门钻这种膜的晶格缺陷，一旦钻出孔洞，就会引发致命的点蚀（穿孔）。
2、吸附膜——给金属涂的“纳米防水涂层”
吸附膜型缓蚀剂多为有机化合物。它们像磁铁一样，通过化学键直接吸附在金属表面，形成一层单分子排列的保护层。其分子结构中同时含有亲水基团和疏水基团。亲水基团通过配位键吸附在金属表面，而疏水基团则阻碍水及溶解氧向金属扩散，从而达到缓蚀目的。
代表成分：BTA（苯并三唑） 、有机胺、巯基苯并噻唑、咪唑类、噻二唑衍生物。
核心特点：
、极薄致密牢固：单分子层厚度，分子级别的致密度。通过化学键吸附特别牢固。
、选择性极强：BTA对铜及铜合金效果极佳，强于同类缓蚀剂。铜离子和BTA还会形成一层聚合物络合物保护膜，学名叫Cu-BTA聚合物膜，相当于双层铠甲。
、疏水屏障：这层膜本身排斥水分子，直接把水和金属物理隔开。
、不依赖水质：不需要水中的钙镁离子和溶解氧，纯水系统中依然有效
、弱点：部分吸附膜在超过90℃高温下防护性会降低，温度降低后会恢复。BTA的热分解温度在160℃以上，家用采暖系统的正常工况完全在其安全范围内。不同金属需要不同的吸附型缓蚀剂。
3、沉淀膜——给金属盖的“厚棉被”
沉淀膜型缓蚀剂加入水中后，与水中的离子（如钙、镁离子）或腐蚀下来的金属离子反应，生成难溶的沉淀物或络合物，沉积在阴极金属表面。
代表成分：锌的碳酸盐、磷酸盐和氢氧化物，钙的碳酸盐和磷酸盐，聚磷酸盐。
核心特点：
、最厚：厚度在几十到100纳米之间，有时肉眼可见其白色晕。
、依赖水质：强烈依赖水中的钙镁离子才能成膜，如果是软水或去离子水成膜会很难。
、使用范围：适合敞开式循环冷却水系统（水与大气接触、不断补充硬水）。家用采暖是闭式循环，水中的钙镁离子有限，一旦消耗完毕，沉淀膜就“后继无力”。
、弱点：这层膜比较蓬松，虽然能隔绝氧气，但机械强度不如其他膜，在高流速冲刷下容易被冲掉。
对比维度 | 氧化膜（钝化膜） | 吸附膜 | 沉淀膜 |
代表成分 | 钼酸盐、铬酸盐、亚硝酸盐 | BTA、有机胺 | 聚磷酸盐、锌盐 |
厚度 | 5~10nm（极薄） | 单分子层（极薄） | 10~100nm（较厚） |
致密性 | ⭐⭐⭐⭐⭐ 极密 | ⭐⭐⭐⭐ 致密 | ⭐⭐ 多孔 |
与金属结合 | 一体生成，极牢 | 化学吸附，牢固 | 物理沉积，不牢 |
依赖性 | 部分依赖溶解氧 | 不依赖 | 强烈依赖钙镁离子 |
抗Cl⁻能力 | 弱（怕穿透） | 强（致密分子膜） | 一般 |
核心优势 | 最致密、最防腐 | 针对性强、不依赖水质 | 成本低、无毒 |
核心劣势 | 怕Cl⁻、部分有毒 | 高温下会暂时脱附 | 不牢、多孔、依赖硬水 |
适用系统 | 闭式系统（家用采暖） | 含铜闭式系统 | 开式系统（冷却塔） |
三、保护膜的复配协同1+1＞2
在家庭采暖系统中适用的保护剂一般是“氧化膜+吸附膜”双管齐下，如米费勒F1中的钼酸盐+BTA就是经典耐高温复配方案。氧化膜紧贴金属表面作为“基底”，吸附膜在其之上或填补其中。可以把这层复合保护膜想象成“贴瓷砖”：
氧化膜 = 水泥砂浆，与墙面(金属)融为一体，是结合的根基。
吸附膜 = 瓷砖本身，致密、防水，紧贴在砂浆上。
吸附膜与氧化膜是相互“嵌套”或“叠加”的，形成互为补充的致密复合层。家用闭式采暖系统的最适合氧化膜和吸附膜。保护剂中的阻垢剂会阻止钙镁离子形成硬质水垢。这就是米费勒F1复配保护剂“成膜不留垢”的技术秘密。
四、常见问题分析
Q1：阻氧管能替代保护剂吗，会影响氧化膜形成吗？
不能。阻氧管是防止外部氧气渗入，从而控制微生物繁殖和金属氧腐蚀。但对其他类型的腐蚀和结垢没办法。不会。钼酸盐成膜所需的溶解氧很少，远低于常温下水中溶解氧浓度。两者是互补关系，不是替代关系。
Q2：加了保护剂是不是永远不用管了？
不是。保护剂的有效成分会随时间消耗和稀释，建议：2年检查一次保护剂浓度，必要时补加；4年全系统微泡清洗一次，重新注水加保护剂。
Q3：软水机的水+保护剂效果更好吗？
不一定。软水机去掉了钙镁离子（防垢），但去不掉氯离子（腐蚀元凶），甚至因为钠离子置换增加了水的电导率，可能加剧电化学腐蚀。更详细的内容请看各种水那篇文章。
Q4：不清洗直接加保护剂可以吗？
干净的新系统是可以的。如果是已经打压好或运行一段时间的不行。金属表面有其他物质会阻碍保护膜附着，保护效果会大打折扣。
五、写在最后
如果你家是：
、新房装修刚装好地暖 → 直接加保护剂，新管道最干净，成膜效果最好。
、房子住了3年暖气不太热 → 先找专业团队做一次全系统微泡清洗，再注水加保护剂。
、刚换了壁挂炉 → 趁旧系统还没污染新炉子，先清洗全系统，再加保护剂。
一瓶500ml的保护剂，覆盖100平方系统，管4~5年。年平均成本也就一杯咖啡钱。系统腐蚀、结垢引起的燃气耗费、清洗和维修费用远不止这点。保护剂的本质是"防病"，不是"治病"。给金属穿上“铠甲”，系统才能跑得久、跑得稳。
