当你家的壁挂炉用了三五年，发现燃气费越来越高、房间越来越不热、热水忽冷忽热时，第一反应往往是 "设备老化了"。但很少有人意识到，真正的元凶可能藏在你看不见的管道内壁——水垢。
大树将从化学机理出发，系统拆解水垢的形成、分类、危害，以及保护剂如何从分子层面阻止这一切。这可能是全网关于采暖水垢最全面的一篇科普。
欢迎关注、点赞、收藏！
一、水垢的形成
要理解水垢，先理解一个事实：家庭采暖系统是闭式循环，水在里面一待就是好几年。在这种24h×365天的温水浴中（夏高温 冬采暖），水垢的生成几乎是必然的，只是快慢问题。
水垢形成的本质：水温升高后，水中钙镁离子从可溶性状态转化为不溶性固体，并沉积的过程。具体由五个条件共同触发：
1、原料：水中的钙镁离子（硬度）
钙（Ca²⁺）、镁（Mg²⁺）离子是水垢的原料。采暖系统一般是用自来水，水中都会含有钙镁离子。系统补水也是自来水，还会补充钙镁离子。这就为生成碳酸钙、氢氧化镁等水垢提供了充足的"建材"。
2、触发器：温度升高
当局部水温超过60℃时，钙镁离子的溶解度骤降。地暖供水温度在40-60℃之间，壁挂炉的换热器表面温度常达70-90℃。温度每升高10℃，水垢生成速度约增加2倍。这也是低温采暖的优势。
3、加速器：水流缓慢
流速快区域易形成松散水渣，随水循环。当水流速度慢（<0.5 m/s）时，管道末端、散热器死角等区域水流停滞，析出的结晶颗粒无法被水流带走，逐渐附着在粗糙管壁形成致密水垢。使用多年后管道越来越粗糙，结垢速度会越来越快，加速恶化。
4、催化剂：浊度与杂质
供暖水质浊度超过5 NTU时，泥沙、管道锈蚀物、微生物黏泥等杂质会成为水垢的"结晶核心"，让钙镁离子更快聚集，且易形成"杂质+水垢"的混合硬垢，这种混合垢更难清除。
5、放大器：系统密闭循环
采暖系统是闭式循环，水中的离子不会随排水流失，长期积累后浓度升高，进一步加速结垢；同时，系统内的金属腐蚀产物和微生物黏泥，会与水垢结合形成混合物，加剧堵塞。
以上水垢形成过程可分为三个阶段：晶核形成（过饱和状态）、晶体生长（附着/飘走）、硬化叠生三个过程。日积月累，一层又一层，越结越厚。
二、水垢的分类
实际上，采暖系统中的水垢是多种成分的混合物，根据水源、温度、部位不同，主导成分差异很大，清除难度和危害也各不相同。
1、碳酸盐水垢—— 最常见的 "主力选手"
Ca(HCO₃)₂ → CaCO₃↓ + CO₂↑ + H₂O
碳酸钙（CaCO₃）也是石灰石和大理石的主要成分。白色或微黄白色，分硬质和软质两种——硬质像石头，软质像粉笔。内部通常填充疏松多孔的碳酸镁（MgCO₃） 和氢氧化镁（Mg(OH)₂）。
家庭采暖系统中70%的水垢属于此类，是采暖系统的 "标配"。只要用自来水且有加热，就必然产生。也是保护剂重点针对的对象。
生成部位：热负荷高的区域，如壁挂炉换热器、板式换热器生成硬质。低温区域生成软质。
特性：与酸反应会产生大量气泡（CO₂），可用化学方法清除
2、硫酸盐水垢—— 坚硬的 "顽固分子"
Ca²⁺+ SO₄²⁻→ CaSO₄↓
硫酸钙（CaSO₄）也是石膏的主要成分。白色或微黄色，但质地极其坚硬致密，用指甲都划不动，有石膏的滑腻手感。导热性极差，且硬度高。
溶解度随温度升高而下降的幅度比碳酸钙更大，高温区尤其容易沉积。暖气片系统和自来水硬度高的区域容易出现。
生成条件：水中硫酸根离子浓度高、水温＞60℃的环境，如换热器表面
特性：不溶于普通有机酸，清除难度远大于碳酸盐水垢
3、硅酸盐水垢—— 最难啃的 "硬骨头"
Ca(OH)₂ + SiO₂ → CaSiO₃↓ + H₂O
硅酸钙（CaSiO₃）、硅酸镁（MgSiO₃）为主，灰白色，质地似玻璃极其坚硬，附着力极强。导热系数极低，对热效率影响最大。虽然不常见，但一旦形成危害最大，也最难清除。
生成条件：水中二氧化硅含量较高的地区
特性：普通酸类几乎无法溶解，需要专用配方才能清除
北方集中供暖还可能存在磷酸盐，这是因为添加的水处理剂导致的。南方的分户供暖，按照1:200添加保护剂就行，一平米的采暖面积按1L水来估算水量。主管道根据长度、管径来估算水量。
家庭采暖系统中水垢不是单独存在的，还和金属腐蚀的产物、生物黏泥（菌体、代谢产物和残骸）混合共存。肉眼可见的就是管道内表面有各种突出，水变成了泥水。相较于水垢的硬，腐蚀产物和生物黏泥也被称为软垢。成分越复杂，清除难度越大。
关于《金属的腐蚀和防护》在之前米费勒文章服务号中已经讲过了。有的地暖不热元凶不是水垢，而是生物黏泥。地暖水温40-50℃恰好是微生物繁殖的 "舒适区"，细菌分泌的黏液在管壁形成一层滑腻的生物膜，隔热效果甚至比水垢还强。大树下一篇文章会聊到。
三、水垢的危害
从蒸汽工业时代开始，人们就开始研究水垢。水垢的危害远不止 "不热" 这么简单。它从能耗、设备、安全、健康、成本五个维度，持续给家庭造成损失。
1、传热受阻，燃气费上涨，设备过热损坏
水垢的导热系数极低，只有0.08-0.2 W/(m・K)，而铜的导热系数是401 W/(m・K)，相差2000-5000倍。这相当于给换热面裹上了一层 "保温被"。
权威数据：水垢厚度每增加1mm，壁挂炉热效率降低5%-10%，燃气消耗增加10%-15%，室温下降3-6℃。
以100 平米住宅为例，一个采暖季燃气费约3000-4000元。如果因水垢导致能耗增加15%，每年多花450-600元。五年下来，就是2250-3000元的隐形浪费 —— 这笔钱足够买十几瓶米费勒F1保护剂了。
壁挂炉主换热器是壁挂炉的主要部件，结垢严重还会导致过热损坏（变形、鼓包），更换费用动辄数千元。
2、管道堵塞，水力失调

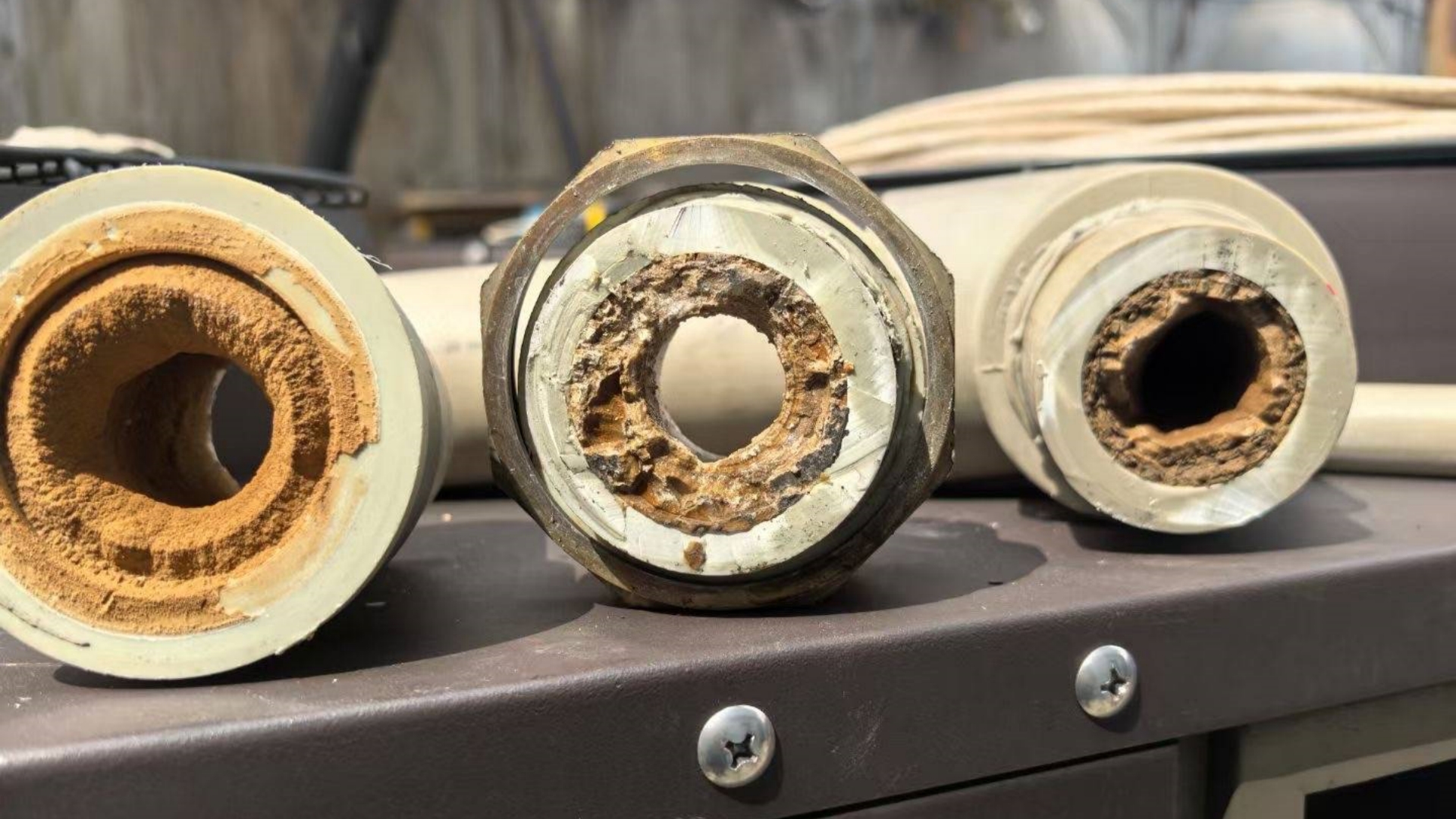

水垢和沉积物会不断挤占管道，时间长了会堵塞，甚至爆管。
、板式换热器：流道间隙仅 1-2mm，轻微结垢就会导致水流阻力剧增，出现热水忽冷忽热、采暖水温上不去的现象
、地暖管：内径通常只有12mm，内壁沉积0.5mm 污垢，流通截面积就减少约16%
、阀门阀芯：水垢颗粒会卡滞温控阀、电动二通阀的阀针，导致回路失控、关不严或打不开

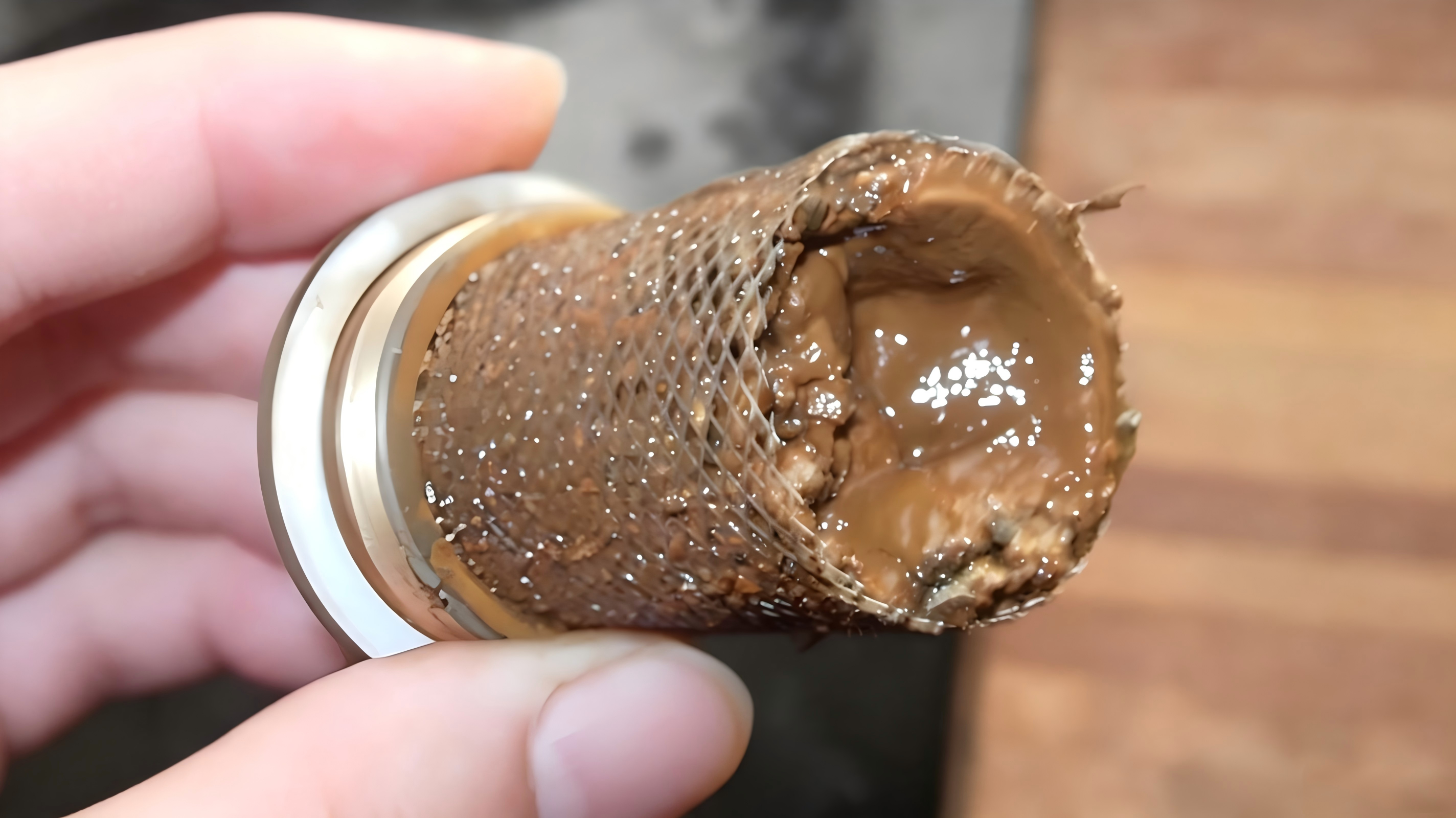

、过滤器：杂质聚集会堵塞滤网，造成系统缺水、压力下降
、水泵：因为矿物质沉积而出现卡滞、噪音增大等问题
最直观的表现就是：暖气片一半热一半凉、远端房间始终不暖、地暖地面温度不均、壁挂炉频繁启停。
3、垢下腐蚀，设备穿孔
这是水垢最隐蔽也最致命的危害。很多人误以为 "水垢能保护管道"，事实恰恰相反。
垢下腐蚀机理：
当金属表面被水垢覆盖后，垢层下方与主体水环境隔绝，形成一个封闭的微环境。垢下区域氧气难以补充，成为缺氧区；而垢层周围的金属表面接触富氧水体。这样就形成了氧浓差电池—— 缺氧区电位较低成为阳极，富氧区电位较高成为阴极，电化学腐蚀就此发生。阳极区的金属持续被溶解，形成点蚀坑。
更糟糕的是，垢下环境会导致局部 pH 值下降，形成酸性环境，进一步加速腐蚀。这是一个恶性循环：结垢→腐蚀→更多腐蚀产物→更多沉积→更严重的结垢和腐蚀。
随着时间推移，坑洞不断加深扩大，最终导致管道穿孔漏水。暖气片底部水流最慢、积垢最多，也最容易从底部锈穿。
金属腐蚀氧化颗粒沉积，粗糙的表面成为水垢结晶的核心；
水垢覆盖后形成垢下腐蚀，腐蚀会让表面更粗糙，水垢更易附着；
微生物依附在水垢和氧化物表面，粘泥本身隔热，粘泥里的酸性代谢产物还加速腐蚀。
腐蚀产物变成水垢的种子，水垢加重腐蚀，微生物粘泥又把两者裹在一起。互相喂料，越滚越大，形成水质恶化的恶性循环。
四、如何防止水垢？
阻垢的方式有加酸、加石灰、加阻垢分散剂和一些物理方法（超声波、磁场、电场、离子交换、纳滤膜）。

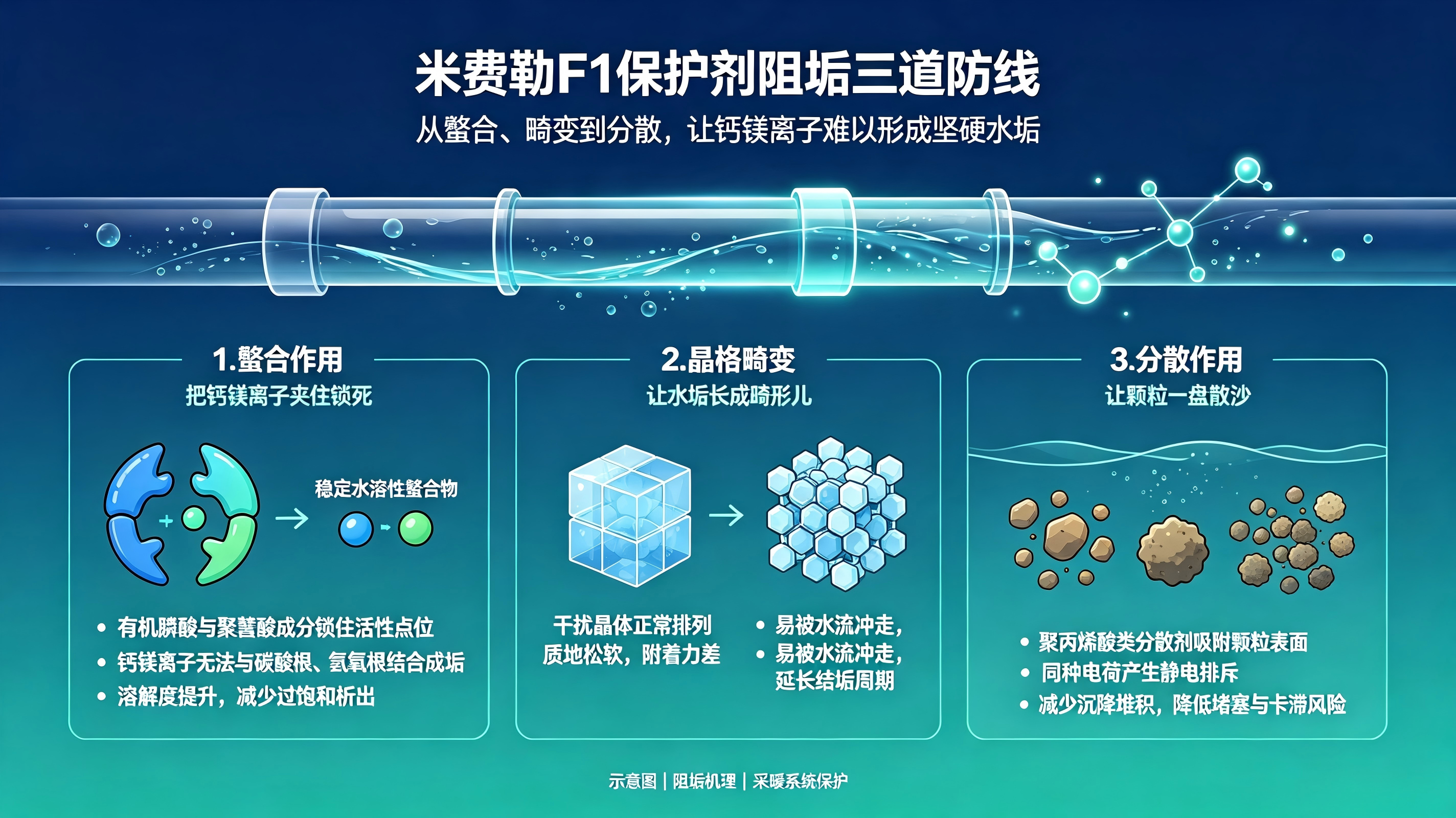

米费勒F1保护剂中含有阻垢分散剂，它不是什么 "魔法药水"，而是从阻垢、缓蚀和抑菌三个角度同时作用，在分子层面展开的化学防御体系。这里先说阻垢分散剂如何发挥作用的。
1、螯合作用：把钙镁离子 "夹住锁死"
这是阻垢的第一道防线。保护剂中的有机膦酸类、聚羧酸类阻垢成分，分子结构上带有多个配位基团，能像螃蟹钳子一样紧紧 "夹住" 水中的钙、镁离子，锁死其活性点位，形成稳定的水溶性螯合物。
被螯合后的钙镁离子，即使遇到碳酸根、氢氧根，也无法结合生成碳酸钙、氢氧化镁沉淀。它们就像被戴上了 "手铐"，失去了成垢能力，始终溶解在水中随水流循环。
其实也是侧面增加了溶解度，这样水垢就不会因过饱和而析出了。
2、晶格畸变：让水垢长成“畸形儿”
即使有少量钙镁离子 "漏网" 开始结晶，米费勒保护剂也有第二道防线 —— 晶格畸变作用。
阻垢剂分子会嵌入碳酸钙晶体的生长位点，干扰晶体的正常排列。原本应该形成规则、致密方解石结构的碳酸钙晶体，变成畸形、疏松、无规则的文石或球霰石结构的水渣，悬浮在水中。
当然，水渣如果长期不清理，也可能二次结垢成为硬质水垢。这也是为什么采暖系统加入保护剂是延长清洗时间，从2~3年成4~5年。
这种畸变后的晶体：
、质地松软，无法形成坚硬的垢层
、附着力差，不容易粘附在管壁上
、即使少量沉积，也容易被水流冲走
3、分散作用：让颗粒 "一盘散沙"
米费勒F1保护剂中的分散剂成分（如聚丙烯酸类）会吸附在微小的水垢颗粒、铁锈颗粒、泥沙颗粒表面，给它们带上同种电荷。根据静电排斥原理，带同种电荷的颗粒会相互排斥，无法聚集长大。因为分散剂也会吸附在系统内表面，所以颗粒也很难沉积。
这些微小颗粒始终保持悬浮状态，随水流循环，不会在管道底部、弯头处沉降堆积。这对于防止过滤器堵塞、阀门卡滞尤其重要。
水垢不能成型，有漏网的也“无家可归”，这样那就不会有垢下腐蚀，也不会妨碍热传递了。因为随水流循环也更容易被过滤器捕捉，再排污排掉。这也让金属腐蚀和微生物减少了。
之前在《水质思考和学习》那篇文章已经细讲了，这里不展开了。
五、常见误区
1、“脏东西已经清洗了，就不用保护剂了”
清洗是 "治标"—— 把已经形成的污垢清除掉；保护剂是 "治本"—— 让污垢不再快速生成。 这就像养鱼先养水，采暖系统也是一样的，水养好了系统也正常了。
2、"地暖水温低，不会结水垢"
地暖水温确实比暖气片低，纯碳酸钙水垢生成速度较慢。但是会成为生物黏泥和腐蚀产物的骨架。很多地暖用了三五年不热，拆开一看是黑乎乎的黏泥，不是白色的水垢。
3、"装的软水就不用保护剂了"
软水机只能去除钙镁离子，解决水垢问题，但解决不了腐蚀和微生物问题。没有钙镁离子，氧腐蚀照样发生，生物黏泥照样生长。有条件软水+保护剂，没条件自来水+米费勒保护剂也一样。
4、"封闭系统不补水，就不会结垢"
初次注入的自来水本身就含有钙镁离子和溶解氧，这些 "初始库存" 足够产生相当量的水垢和腐蚀。而且绝对密封的系统不存在，总会有微量补水和氧气渗入。
5、"水垢能防锈"
这是最危险的错误认知。水垢不仅不能防锈，反而会通过氧浓差电池机制加速垢下腐蚀，是点蚀穿孔的主要诱因。
6、“用了保护剂反而堵塞了 ”
质量不好的保护剂可能还不会。给老暖气系统加了保护剂，结果一个月后循环泵卡死，是添加剂松动了旧水垢，碎片堵塞了泵。老系统加保护剂应该先微泡做全系统清洗。
7、“水脏了就换水”
错。大量补水会带入杂质与氧气，结垢+腐蚀速度翻倍；还会破坏系统压力平衡，能耗飙升。正确做法是少换水、不换水，用米费勒F1保护剂稳定水质。
六、如何判断是否需要清洗保养？
出现以下任一现象，说明系统污垢已经积累到影响运行的程度：
1、采暖效果逐年下降，燃气费逐年上涨
2、暖气片或地暖冷热不均，远端不热
3、生活热水忽冷忽热，出水变慢
4、壁挂炉运行噪音变大，频繁启停
5、放出的采暖水浑浊、发黄、有异味
6、系统使用3年以上从未做过处理
七、写在最后
家庭采暖系统不是 "安装完就一劳永逸" 的家电，它更像一辆汽车 —— 需要定期保养才能跑得稳、用得久。一瓶优质的保护剂也就一两百，换来的是：
、每个采暖季节省数百元燃气费
、设备寿命延长 3-5 年
、减少维修和故障的麻烦
、更稳定舒适的采暖体验
从化学角度看，水垢的生成是热力学的必然趋势，但通过保护剂的介入，我们可以将这个过程延缓数倍。这不是对抗自然规律，而是用科学手段延长系统的健康周期。
毕竟，采暖的本质是为了舒适。一套运行良好、水温稳定的系统，才是冬日里最实在的温暖保障。
延伸阅读：
